40A 63A Pelindung Atas dan Bawah

Pugao 40A 63A Pelindung Atas dan Bawahialah peranti keselamatan elektrik khusus yang direka untuk melindungi litar dan peralatan yang disambungkan daripada ketidakstabilan voltan. Dinilai untuk sistem 220VAC/230VAC standard (50/60Hz), unit yang dipasang di rel ini sentiasa memantau voltan talian.

Ia secara automatik memutuskan sambungan bekalan kuasa apabila paras voltan melebihi ambang selamat (voltan lebih) atau jatuh terlalu rendah (voltan bawah), menghalang kerosakan pada motor, papan litar dan pendawaian. Dengan reka bentuk teguh yang mampu beroperasi dalam suhu dari -20°C hingga +55°C, ia memastikan prestasi yang boleh dipercayai dalam pelbagai persekitaran.

Prinsip operasi

Prinsip operasi 40A 63A Over and Under Protector sebenarnya adalah pemantauan data voltan. Ini termasuk, sebagai contoh, pengesanan dan pemantauan penderia, unit kawalan, geganti dan keadaan lain.

Sensor: Tahap voltan boleh dipantau dalam masa nyata. Jika voltan melebihi atau jatuh di bawah ambang pratetap kami, penderia menghantar isyarat kepada unit kawalan, menggesa kami untuk mengendalikan proses tersebut.

Unit kawalan: boleh menerima isyarat daripada sensor, dan akan menentukan sama ada voltan tidak normal. Jika voltan diiktiraf terlalu tinggi atau terlalu rendah, unit kawalan akan mengaktifkan langkah perlindungan.

Geganti: Apabila diarahkan oleh unit kawalan, geganti akan membuka litar dengan cepat untuk melindungi peralatan daripada kerosakan dan mencegah kebakaran.

Perlindungan Peralatan

Jentera sensitif memerlukan kuasa yang stabil untuk berfungsi dengan betul. The40A 63A Pelindung Atas dan Bawahdigunakan secara meluas untuk melindungi:

• Peralatan Perubatan:Memastikan alat diagnostik kritikal tidak rosak oleh pancang kuasa.
• Instrumentasi:Mengekalkan ketepatan sistem kawalan dan penderia yang bergantung pada voltan yang konsisten.

Beban Perindustrian/Komersial

Untuk aplikasi yang lebih berat, peranti ini menawarkan penarafan arus yang tinggi untuk mengendalikan beban elektrik yang ketara:

• Penilaian 40A:Sesuai untuk litar pencahayaan komersial standard dan persediaan peralatan pejabat yang lebih kecil.
• Penilaian 63A:Sesuai untuk papan pengedaran industri, motor tugas berat dan suapan kuasa utama yang memerlukan kapasiti arus yang lebih tinggi.

Jenis dan Mekanisme Perlindungan

The40A 63A Pelindung Atas dan Bawahmenggunakan sistem kawalan pintar yang melibatkan penderia dan geganti untuk menguruskan keselamatan kuasa:

• Perlindungan Voltan Terlebih:Mengesan kenaikan mendadak dalam voltan (cth., pemotongan talian neutral) dan memotong kuasa untuk mengelakkan bahaya kebakaran dan penuaan penebat.
• Perlindungan Voltan Bawah:Mengenal pasti penurunan voltan yang boleh menyebabkan motor menjadi terlalu panas dan terhenti, memutuskan sambungan beban untuk mengelakkan keletihan.
• Pemulihan Automatik:Setelah voltan kembali ke julat yang stabil, unit boleh menutup semula litar secara automatik, mengurangkan keperluan untuk campur tangan manual dan memastikan operasi berterusan.

Kelebihan

Pemantauan voltan masa nyata dan pemotongan cepat: Pelindung Atas dan Bawah 40A 63A akan memantau voltan talian secara berterusan setiap hari, sebaik sahaja voltan dikesan melebihi ambang yang ditetapkan seperti voltan lebih atau voltan bawah, pelindung akan memotong bekalan kuasa, mengelakkan perkakas elektrik rosak kekal akibat voltan tinggi atau voltan rendah.

Memanjangkan hayat perkhidmatan peralatan elektrik: Jika jangka panjang adalah persekitaran voltan yang stabil akan mengurangkan komponen elektronik akibat kejutan voltan yang disebabkan oleh kerosakan dan penuaan, boleh menstabilkan bekalan kuasa dan mengurangkan turun naik, untuk memanjangkan hayat peralatan keseluruhan.

Lindungi peralatan: seperti komputer, peralatan perubatan, instrumentasi dan sistem kawalan memerlukan ketepatan voltan tinggi. Jika voltan abnormal dikesan ia akan memutuskan bekalan kuasa untuk mengelakkan kehilangan data peralatan.

Prestasi keselamatan dan perlindungan yang tinggi: apabila voltan meningkat secara tiba-tiba boleh menyebabkan wayar menjadi terlalu panas, litar pintas atau kebakaran, Pelindung Atas dan Bawah 40A 63A memotong bekalan kuasa tepat pada masanya pada saat lebihan voltan, mengurangkan risiko kebakaran elektrik dan meningkatkan keselamatan elektrik.

Soalan Lazim

Bagaimanakah saya boleh melaraskan had voltan?

Unit ini menampilkan tetapan boleh laras, membolehkan anda menentukur lebihan voltan dan ambang voltan bawah untuk memadankan keperluan khusus peralatan anda yang disambungkan.

Apakah ciri "pemulihan automatik"?

Selepas kerosakan dibersihkan dan voltan kembali ke julat selamat, Pelindung Atas dan Bawah 40A 63A boleh memulihkan kuasa secara automatik, mengurangkan keperluan untuk tetapan semula manual dan memastikan kesinambungan.

Apakah perbezaan antara 40A dan 63A?

Ini merujuk kepada kapasiti semasa yang dinilai. Model 63A boleh mengendalikan beban elektrik yang lebih tinggi (lebih banyak perkakas) daripada model 40A. Pilih berdasarkan jumlah beban tersambung anda.

Adakah ini melindungi daripada lonjakan kilat?

Peranti ini direka untuk perlindungan voltan lebih/kurang. Untuk keselamatan menyeluruh terhadap serangan kilat langsung, adalah disyorkan untuk menggunakan pelindung ini bersama-sama dengan Peranti Pelindung Surge (SPD) khusus.

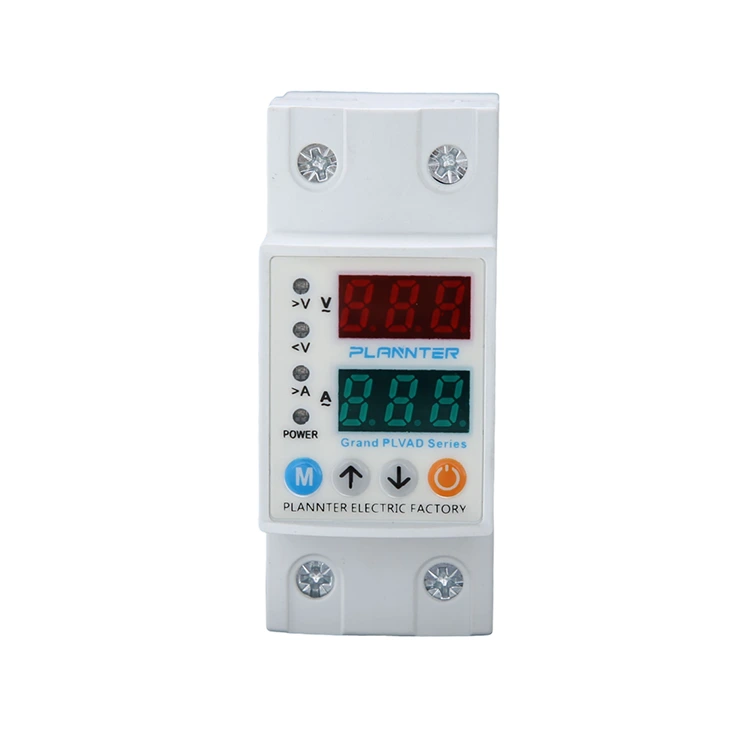

Paparan dan Butang

1 - Butang SET: Butang ini digunakan untuk menyimpan selepas menetapkan/menukar nilai lebihan arus & nilai dan ralat tetapan voltan tinggi/rendah

masa tunggu.

2 - Butang UP: Tingkatkan nilai yang diperlukan.

3 - Butang Bawah: Kurangkan nilai yang diperlukan.

4 - Butang Hidup/Mati Manual: Digunakan untuk menghidupkan atau mematikan output peranti secara manual. Apabila output dimatikan, skrin akan memaparkan "OFF", dan peranti tidak akan dapat melakukan tetapan semula automatik. Tekan butang sekali lagi untuk mengaktifkan semula peranti dan meneruskan operasi biasa (dengan syarat tiada kerosakan sedia ada).

5 - Paparan Semasa

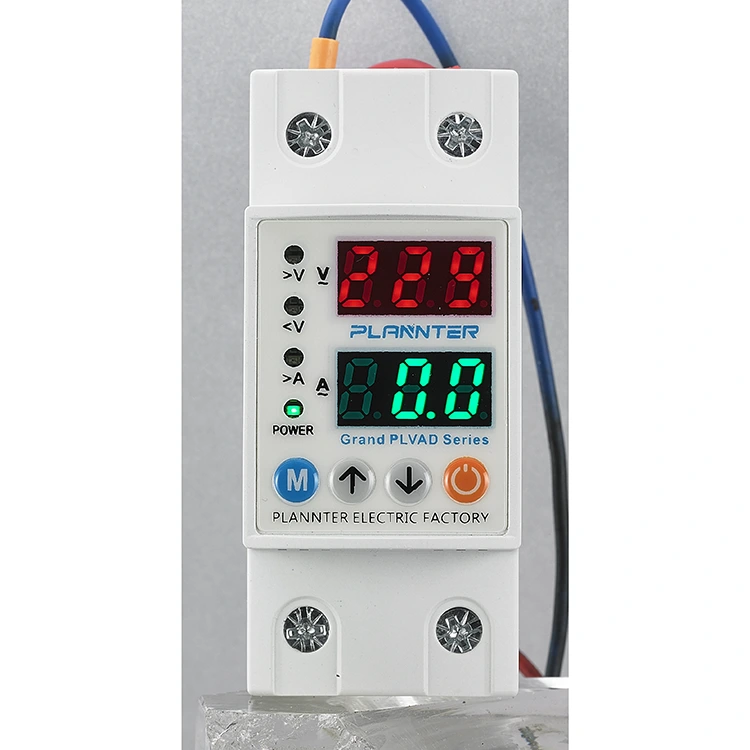

Kumpulan Paparan Pertama: Di bawah operasi biasa, paparan ini menunjukkan nilai voltan input (sesalur). Skrin kekal bercahaya secara berterusan apabila tiada kerosakan dan akan berkelip jika ralat voltan tinggi atau rendah berlaku. Semasa pengaturcaraan, paparan menunjukkan nilai parameter yang berkaitan sedang ditetapkan, seperti lebihan arus, ambang voltan tinggi/rendah, kelewatan kerosakan dan masa tunda set semula.

6 - Paparan Voltan

Kumpulan Paparan Kedua: Semasa operasi biasa, bahagian ini menunjukkan nilai semasa. Skrin kekal menyala secara berterusan apabila sistem berfungsi seperti biasa dan berkelip sekiranya berlaku kerosakan lebihan arus. Semasa proses pengaturcaraan, ia memaparkan nilai berangka parameter program yang sepadan.

7 - Penunjuk LED:

A>: Bercahaya apabila kerosakan lebihan arus dikesan.

V>: Bercahaya apabila kerosakan voltan tinggi berlaku.

V<: Bercahaya apabila berlaku kerosakan voltan rendah.

Mati: Menyala apabila peranti memulakan operasi output.

Gambarajah Sambungan

Wayar neutral dan fasa dari sesalur kuasa hendaklah disambungkan ke terminal "N" dan "L" yang ditandakan sebagai "Input" pada peranti.

Wayar neutral dan fasa peralatan yang dimaksudkan untuk dilindungi daripada lebihan atau bawah voltan hendaklah disambungkan ke terminal "N" dan "L" di bawah bahagian "Output" peranti.

Dimensi
