Pelindung Voltan Paparan Dwi

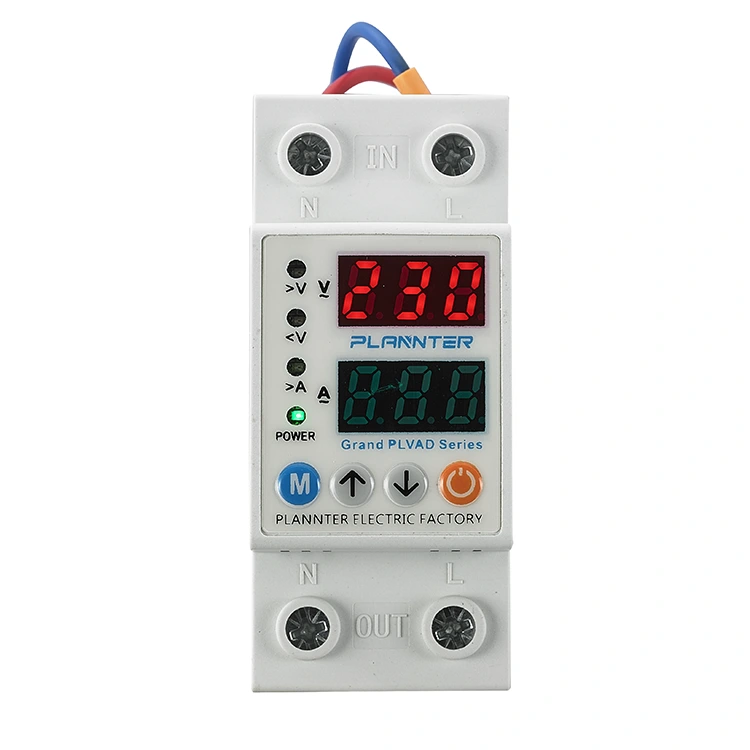

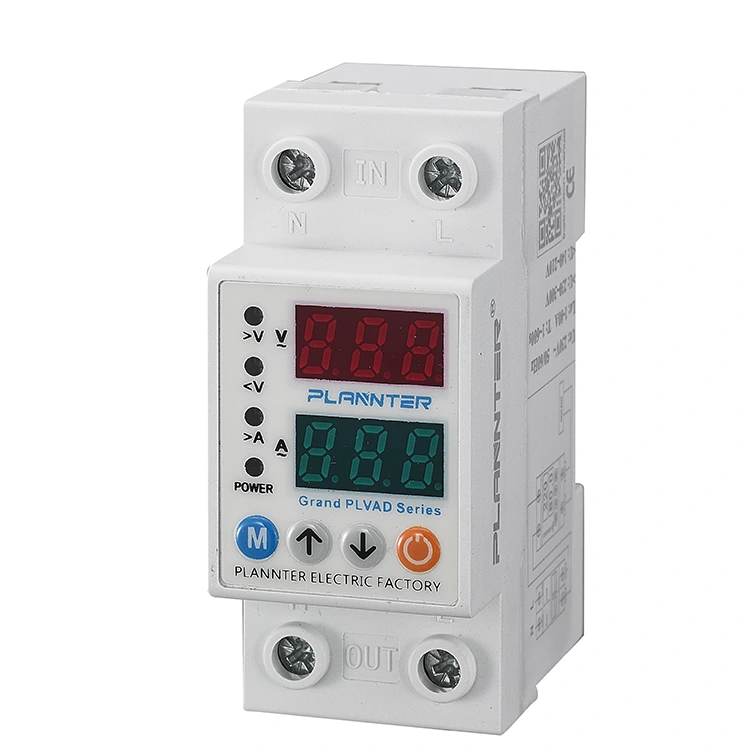

Voltan boleh laras melindungi sistem elektrik daripada voltan lebih, voltan bawah, arus lebih dan arus bawah untuk sistem yang berbeza seperti pemasangan solar untuk mengelakkan kerosakan peralatan. Menyediakan sistem pemantauan dan perlindungan masa nyata untuk aplikasi perindustrian, komersil dan kediaman. Pelindung Voltan Dwi Paparan PUGAO (Plannter Electric) ini menampilkan dwi skrin LED yang memberikan pandangan sekilas pandang voltan input dan arus beban. Menjimatkan ruang dengan pemasangan rel DIN dan mudah disediakan menggunakan butang tetapan/atas/bawah/manual hidup/mati.

Ciri-ciri

Voltan Terkawal/Perlindungan Arus: Kami boleh menetapkan lebihan voltan boleh disesuaikan cth. >230V dan lebihan arus sehingga 63A ambang untuk memantau dan melindungi sistem elektrik daripada kerosakan akibat turun naik kuasa.

Skrin paparan dwi masa nyata: Pelindung Voltan Dwi Paparan ini menampilkan skrin LED digital yang memantau kedua-dua voltan 220V/230V dan nilai semasa.

Penggera Penunjuk Berbilang: LED merah dan hijau dengan jelas menunjukkan status kuasa, keadaan overvoltage/lebihan dan undervoltage/undercurrent, menyediakan pemantauan masa nyata dan perlindungan sistem yang boleh dipercayai untuk aplikasi industri, komersial dan kediaman.

Apakah Fungsi Pelindung Voltan Paparan Dwi?

Walaupun pemutus litar terutamanya memberi perlindungan terhadap litar pintas dan lebihan—tanpa mengira tahap voltan—jika anda memerlukan peralatan khusus untuk menangani isu berkaitan voltan tertentu, Pelindung Voltan Paparan Dwi PUGAO ialah pilihan yang ideal.

1. Perlindungan voltan lampau

Apabila voltan tiba-tiba melonjak—contohnya, jika wayar neutral yang patah menyebabkan voltan meningkat kepada 380V—peranti akan memotong bekalan kuasa serta-merta apabila voltan melebihi ambang pratetap, dengan itu menghalang peralatan elektrik daripada rosak atau terbakar.

2. Perlindungan Undervoltage

Apabila voltan turun terlalu rendah—seperti jatuh di bawah 170V semasa tempoh penggunaan elektrik puncak—peranti akan memutuskan sambungan kuasa secara automatik. Ini menghalang perkakas pacuan motor daripada terlalu panas dan terbakar akibat operasi di bawah voltan yang tidak mencukupi.

3. Perlindungan Arus Lebih

Produk PUGAO adalah canggih dan sangat boleh dipercayai, menampilkan keupayaan pemantauan semasa bersepadu. Sekiranya arus melebihi ambang pratetap, peranti akan tersandung untuk memberikan perlindungan.

4. Pemulihan Automatik

Setelah voltan kembali ke paras normal, pelindung voltan akan memulihkan kuasa secara automatik selepas kelewatan yang singkat, tidak memerlukan campur tangan manual.

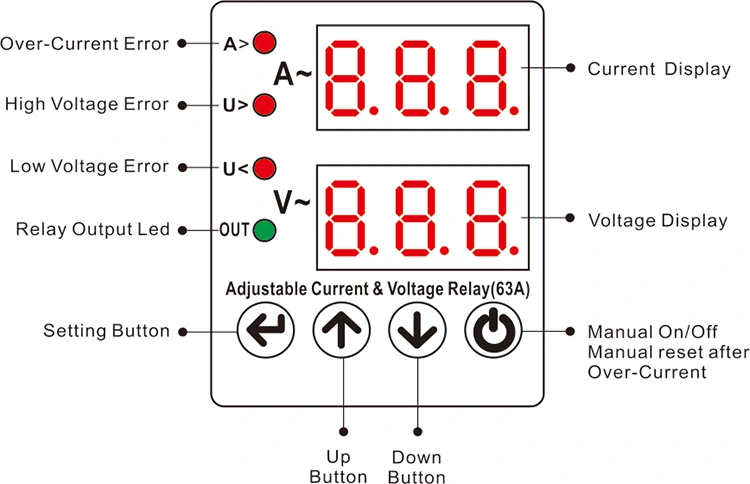

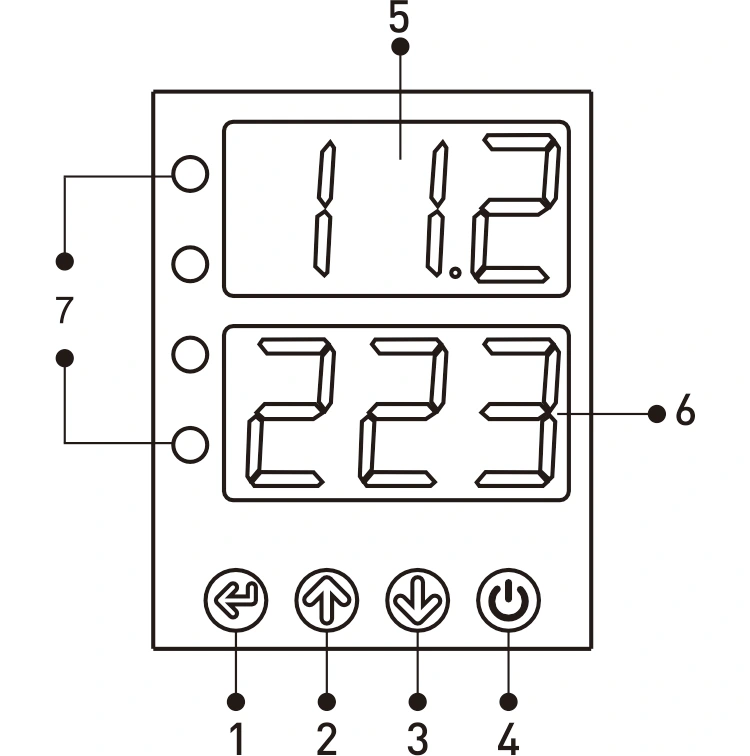

Paparan dan Butang

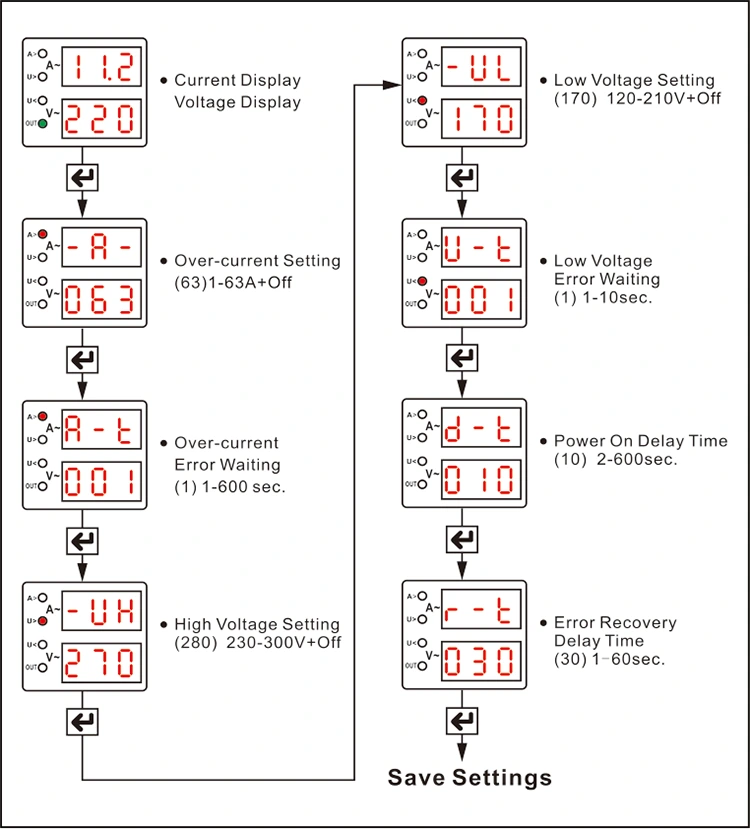

1 - butang SET: untuk menetapkan atau menukar nilai arus lebih, nilai tetapan voltan tinggi/rendah, ralat, dsb. dalam persediaan.

2 - butang UP: Meningkatkan nilai yang diingini.

3 - Butang ke bawah: mengurangkan nilai yang dikehendaki.

4 - Butang Hidup/Mati Manual: Digunakan untuk mematikan output peranti. Jika dalam keadaan ini, skrin akan "dimatikan" dan peranti tidak akan menetapkan semula dirinya sendiri. Jika peranti tidak rosak, menekan butang ini sekali lagi akan menghidupkan peranti dan menggunakannya semula.

5 - PAPARAN SEMASA

Kumpulan paparan pertama: semasa operasi biasa, voltan input ditunjukkan di sini; semasa keadaan tanpa kerosakan, skrin sentiasa menyala; semasa kerosakan disebabkan voltan tinggi atau rendah, paparan berkelip. Semasa pengaturcaraan, paparan menunjukkan nilai atur cara yang berkaitan seperti arus lebih, voltan tinggi/voltan rendah, tunggu rosak, set semula nilai set tunggu.

6 - Paparan Voltan

Kumpulan Paparan Kedua: Semasa operasi biasa, ini memaparkan nilai semasa; dalam keadaan tidak rosak, skrin kekal menyala; dalam kerosakan arus lebih, skrin berkelip. Semasa pengaturcaraan, ini memaparkan nilai program yang sepadan.

7 - LED:

A>: Bercahaya semasa kerosakan arus lebih.

V>: Bercahaya semasa kerosakan voltan tinggi.

V<: Bercahaya semasa kerosakan voltan rendah.

KELUAR: Bercahaya apabila peranti sedang mengeluarkan.

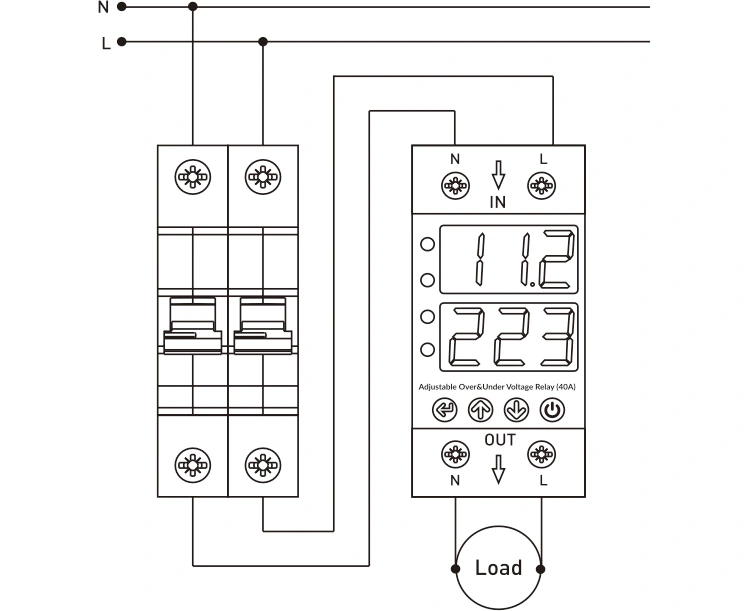

Gambarajah Sambungan

Wayar neutral dan fasa daripada bekalan kuasa mesti disambungkan ke terminal "N" dan "L" pada bahagian "Input" peranti.

Untuk peranti yang memerlukan perlindungan overvoltage dan undervoltage, wayar neutral dan fasa hendaklah disambungkan daripada terminal "N" dan "L" pada bahagian "Output" peranti.

Senario Aplikasi

Soalan Lazim

S: Bolehkah saya melaraskan sendiri had perjalanan voltan secara manual?

A: Ya. Ini adalah salah satu kelebihan teras produk PUGAO. Anda boleh melaraskan parameter berikut secara manual menggunakan butang pelarasan pada panel kawalan:

Ambang perlindungan lebihan voltan

Ambang perlindungan bawah voltan

Ambang perlindungan lebihan semasa

Masa kelewatan pemulihan

Untuk langkah konfigurasi khusus, sila rujuk manual operasi yang disertakan bersama produk.

S: Mengapakah skrin menyala serta-merta selepas menyambungkan bekalan kuasa, tetapi kuasa tidak dihantar ke beban serta-merta?

J: Sila semak skrin untuk melihat sama ada sebarang nombor sedang berkelip atau kiraan detik sedang dijalankan. Ini menunjukkan bahawa fungsi permulaan tertunda pelindung aktif.

Tujuan: Untuk mengelakkan peralatan elektrik daripada rosak akibat lonjakan arus mendadak yang mungkin berlaku serta-merta selepas penyelenggaraan atau pemulihan grid kuasa.

Syor: Jika anda ingin menghantar kuasa serta-merta selepas sambungan, anda boleh menetapkan masa tunda pemulihan kepada nilai minimumnya; namun, demi keselamatan perkakas, kami mengesyorkan mengekalkan tempoh kelewatan tertentu.
