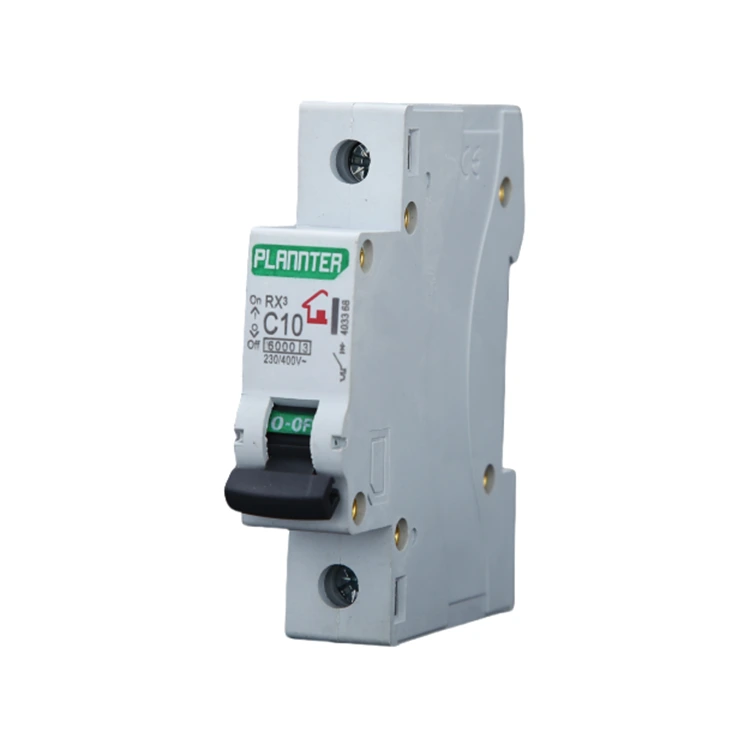

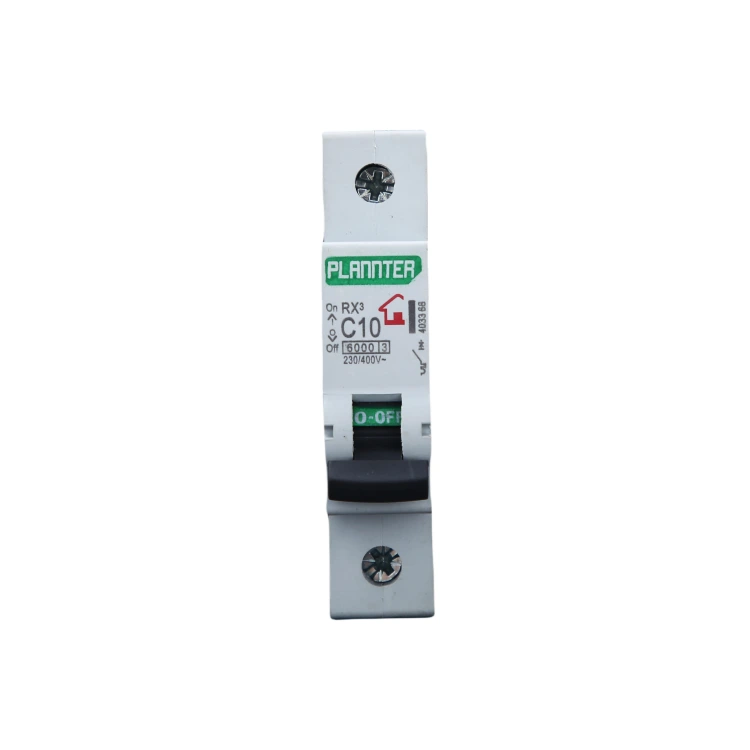

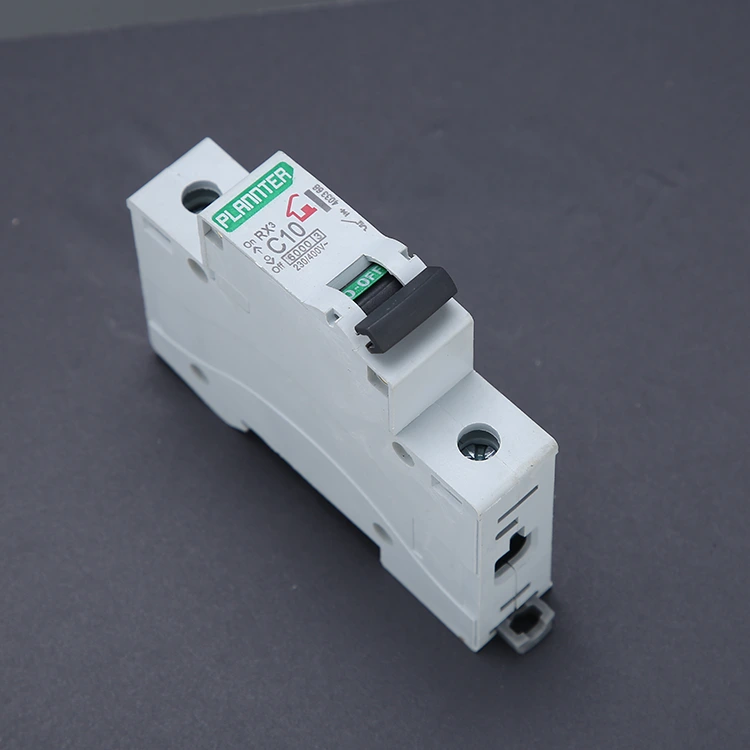

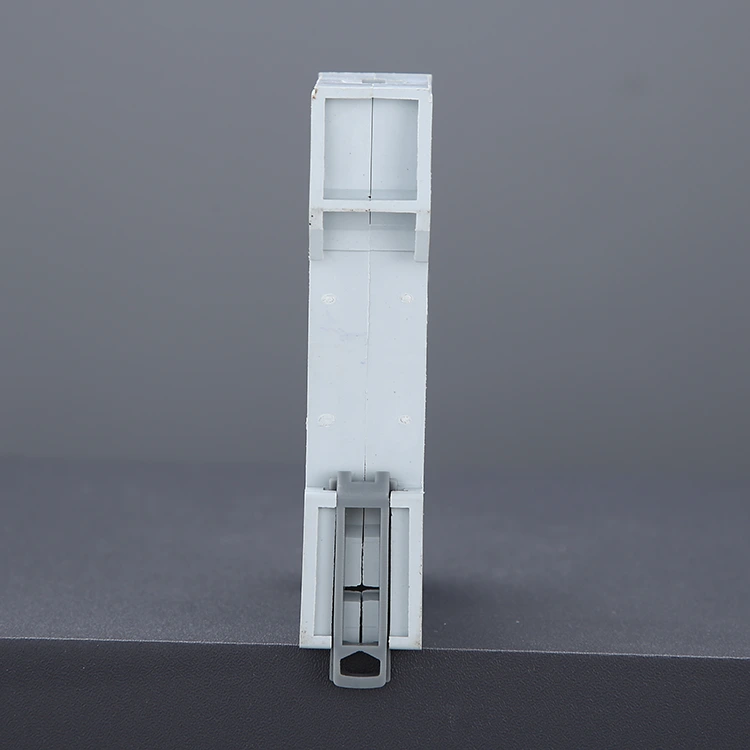

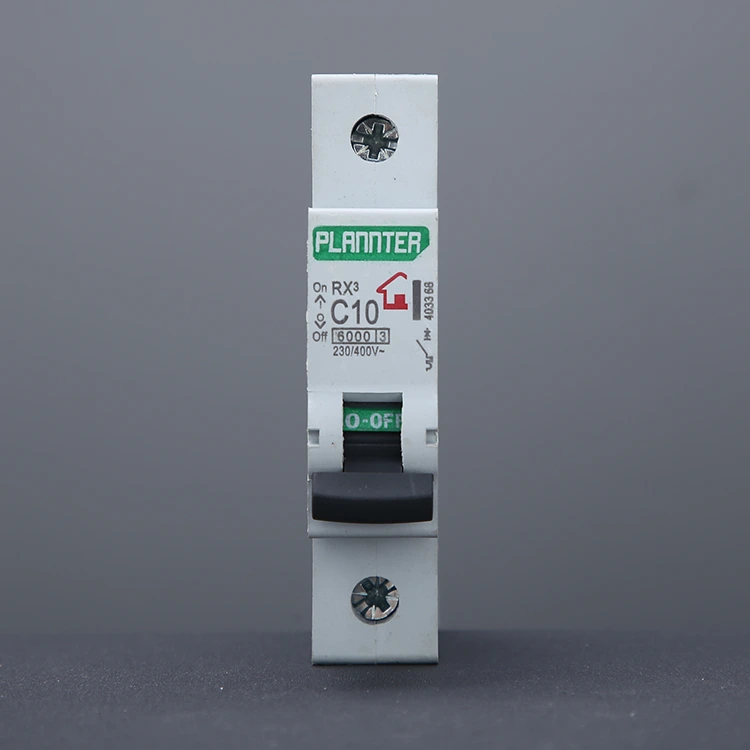

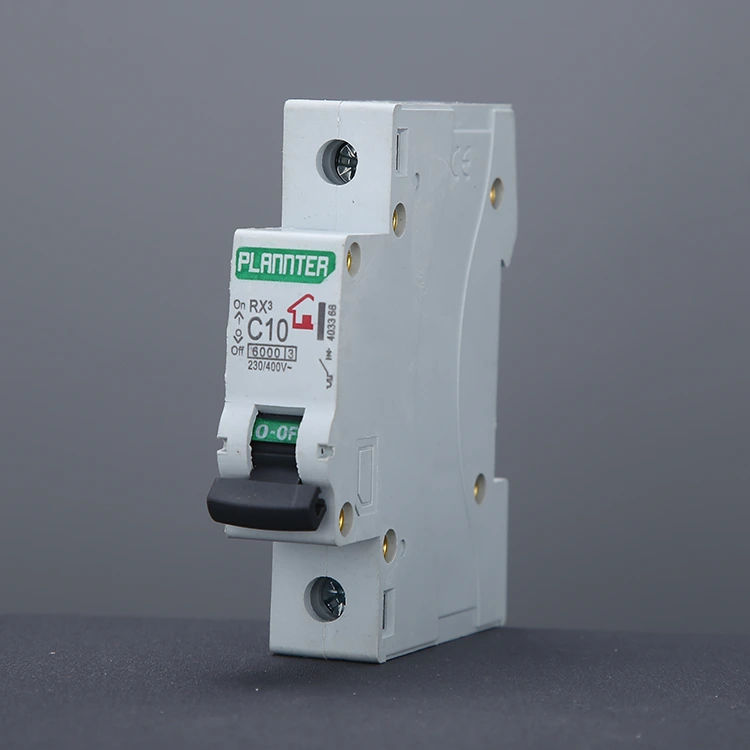

Pemutus Litar Suis Udara

PUGAO (Plannter Electric) ialah pengilang dan pembekal profesional di China. Isipadu Pemutus Litar Suis Udara (MCB) kami hanya 1/3 daripada produk tradisional (lebar 1P standard 18mm), menyokong pemasangan rel, masa penggantian boleh dikawal dalam masa 2 minit, dan cangkerang lutsinar mudah untuk menyelesaikan masalah. Prestasi keselamatan, dengan pelepasan haba yang berlebihan dan perlindungan berganda pelepasan magnet litar pintas, teknologi pemadam arka boleh menahan voltan pemulihan 400V, masa pemadaman arka <0.1 saat.

Kebolehsuaian yang luas, pemutus litar suis udara sesuai untuk persekitaran -5°C hingga 40°C. Kelebihan ekonomi ditunjukkan dengan jangka hayat 10,000 operasi pada kos 40% lebih rendah daripada sistem fius. Aplikasi termasuk perlindungan litar domestik dan perindustrian, di mana pemilihan perlu memfokuskan pada penarafan semasa (6A-125A), kapasiti pecah (6kA untuk domestik, ≥10kA untuk industri.

Apakah Pemutus Litar Suis Udara?

Pemutus Litar Suis Udara ialah peranti perlindungan litar yang menggunakan udara sebagai medium pemadam arka. Ia direka untuk mengganggu bekalan kuasa secara automatik sekiranya berlaku beban lampau atau litar pintas, dengan itu melindungi keselamatan pendawaian dan peralatan.

Apabila suis mengganggu aliran arus tinggi, arka elektrik suhu tinggi yang sengit terbentuk di antara sesentuh. Jika arka ini tidak dipadamkan dengan segera, ia boleh membakar suis atau malah mencetuskan kebakaran.

Suis udara mempunyai ruang pemadam arka dalaman yang direka khas. Apabila arka dijana, ia dipacu ke dalam ruang ini, di mana ia dibahagikan kepada banyak arka yang lebih kecil dan disejukkan dengan cepat oleh udara sekeliling, mengakibatkan pemadaman arka.

Permohonan

1. Perlindungan perkakas rumah: pemutus litar kecil digunakan secara meluas dalam penghawa dingin, mesin basuh dan peralatan rumah lain untuk menyediakan keselamatan untuk elektrik isi rumah. Lindungi peralatan dan keselamatan diri.

2. Aplikasi industri: Pemutus Litar Suis Udara adalah sangat penting dalam automasi industri, sistem kuasa dan peralatan komunikasi, beban lampau dan perlindungan litar pintas, yang boleh memastikan operasi yang stabil walaupun dalam sistem elektrik yang kompleks.

Kelebihan

Prestasi keselamatan yang baik: PUGAO mempunyai pasukan teknikalnya sendiri dan menggunakan teknologi kawalan elektronik termaju, yang mempunyai fungsi perlindungan super keselamatan dan boleh memotong bekalan kuasa secara automatik apabila elektrik tidak normal, dengan itu berkesan mencegah kebakaran dan kemalangan lain.

Pemasangan dan penyelenggaraan yang mudah: padat dan mudah, sama ada memasang peralatan baru atau baik pulih litar, ia adalah mudah dan cepat untuk penyelenggaraan dan penggantian harian.

Kebolehgunaan yang kukuh: Pemutus Litar Suis Udara boleh disesuaikan mengikut keperluan sistem elektrik yang berbeza, termasuk parameter spesifikasi, jenama, dsb.

Cadangan Penggunaan

1. Pilih Arus Nilaian Betul

Arus undian Pemutus Litar Suis Udara hendaklah ≥ 1.2 hingga 1.5 kali ganda arus beban sebenar. Memilih penilaian yang terlalu rendah boleh menyebabkan tersandung yang kerap, manakala memilih yang terlalu tinggi menjejaskan sensitiviti perlindungan. Sila berikan butiran khusus projek anda, dan PUGAO akan menilai keperluan anda dan mengesyorkan penyelesaian yang sesuai.

2. Pilih Keluk Tersandung Yang Sesuai Berdasarkan Beban

Jenis B: Lampu dan beban rintangan

Jenis C: Peralatan kegunaan am, salur keluar kuasa dan motor kecil

Jenis D: Peralatan dengan arus masuk yang tinggi dan motor besar

Jika anda tidak pasti, utamakan memilih C-Curve, kerana ia menawarkan fleksibiliti yang terbaik.

3. Pemasangan yang Betul

Apabila memasang ACB, ia mesti dipasang pada rel DIN standard. Terminal pendawaian mesti diketatkan dengan selamat untuk mengelakkan longgar dan seterusnya menjadi terlalu panas. Gunakan wayar yang mematuhi keperluan tolok yang ditentukan (cth., untuk penarafan 32A, keratan rentas wayar ≥ 4mm² disyorkan).

Persekitaran Pemasangan yang Disyorkan: Pasang dalam kotak pengedaran yang kering dan berventilasi baik. Elakkan pendedahan kepada suhu tinggi, kelembapan atau persekitaran yang menghakis; jika perlu, pasangkan kandang pelindung tambahan.

4. Elakkan Operasi Muatan Penuh Berpanjangan

Adalah disyorkan untuk mengekalkan arus operasi sebenar dalam lingkungan 70%–80% daripada nilai undian. Operasi yang berpanjangan pada beban penuh boleh menyebabkan kenaikan suhu yang berlebihan dan hayat perkhidmatan yang dipendekkan.

Kesalahan Biasa dan Penyelesaian Masalah

Kerosakan dalam Pemutus Litar Suis Udara biasanya berpunca daripada beban berlebihan, pendawaian yang lemah atau pemilihan produk yang tidak betul. Dengan memastikan pemilihan produk yang betul, pemasangan yang betul dan pemeriksaan biasa, lebih 90% masalah yang berpotensi dapat dielakkan dengan berkesan.

Bersama dengan penghantaran produk anda, kami menyediakan pengesyoran komprehensif mengenai pemasangan, penggunaan dan penyelenggaraan; senarai isu biasa berikut berfungsi sebagai rujukan yang berguna.

1. Kerap tersandung

simptom: Selepas mengendalikan peralatan berkuasa tinggi untuk satu tempoh masa, pemutus litar secara automatik tersandung, dan suis terasa panas apabila disentuh.

Punca:

Beban Berlebihan: Jumlah arus yang dikeluarkan oleh peralatan yang beroperasi dalam litar melebihi kapasiti arus terkadar pemutus litar.

Suhu Ambien Tinggi: Pelesapan haba yang lemah dalam kotak agihan menyebabkan komponen penderia haba dalaman pemutus litar tercetus lebih awal.

Penyelesaian: Kurangkan bilangan perkakas kuasa tinggi yang disambungkan ke litar yang sama untuk mengagihkan beban.

Jika beban memang perlu dan spesifikasi pendawaian sedia ada membenarkannya, naik taraf kepada pemutus litar dengan kadar arus yang lebih tinggi.

2. Tersandung Serta-merta

simptom: Sejurus selepas menutup pemutus litar atau memasang alat tertentu, pemutus tersangkut serta-merta—sering disertai dengan dentuman kuat atau percikan api yang boleh dilihat.

Punca:

Litar Pintas Talian: Wayar hidup telah bersentuhan langsung dengan wayar neutral.

Perkakas Rosak: Kerosakan elektrik dalaman atau litar pintas telah berlaku dalam salah satu perkakas yang disambungkan.

Penyelesaian: Jangan cuba memaksa pemutus ditutup berulang kali. Cabut plag semua peralatan yang disambungkan ke litar tertentu itu, kemudian cuba tutup pemutus semula.

Jika pemutus tidak lagi tersandung, ia menunjukkan bahawa salah satu perkakas rosak; jika ia terus tersandung, ini menunjukkan bahawa pendawaian yang tertanam di dalam dinding rosak, memerlukan pemeriksaan oleh juruelektrik profesional.

3. Togol Tuas Gagal Ditetapkan Semula

simptom: Selepas tersandung, tuil togol terasa longgar atau lembik; apabila ditolak ke kedudukan "ON", ia serta-merta kembali ke kedudukan "OFF".

Punca:

Fault Not Cleared: Litar pintas atau beban lampau yang teruk masih wujud dalam talian; mekanisme "perjalanan bebas" pemutus litar menarik untuk memberikan perlindungan.

Kerosakan Mekanisme Dalaman: Berikutan kejadian litar pintas yang melampau, sesentuh dalaman mungkin telah dikimpal bersama, atau spring mekanikal mungkin mengalami kerosakan kelesuan.

Penyelesaian: Mula-mula, semak untuk melihat sama ada butang set semula pada Peranti Arus Sisa (RCD) telah gagal muncul.

Jika anda tidak dapat menutup pemutus walaupun selepas menolak kerosakan luaran, ini menunjukkan bahawa pemutus litar itu sendiri rosak dan mesti diganti.

4. Terminal Terlalu Panas atau Perubahan Warna Perumahan

simptom: Bau terbakar dikesan, atau perumah plastik di sekeliling terminal pendawaian pemutus litar kelihatan kekuningan atau kehitaman.

Punca:

Sambungan Longgar: Ini merupakan bahaya yang paling berbahaya. Kegagalan untuk mengetatkan skru dengan betul meningkatkan rintangan sentuhan, menghasilkan haba yang melampau.

Tolok Wayar Tidak Padan: Penggunaan wayar yang terlalu nipis mengakibatkan haba dipindahkan terus ke pemutus litar.

Penyelesaian: Segera potong bekalan kuasa! Potong hujung wayar yang terbakar, tanggalkan penebat semula dan ketatkan skru dengan selamat. Jika perumah pemutus litar telah berubah bentuk akibat haba, keseluruhan unit mesti diganti.

5. Bunyi Berdengung yang Berbeza Semasa Operasi

simptom: Semasa beroperasi, pemutus litar mengeluarkan bunyi dengung elektromagnet yang lemah namun berterusan (ciri arus AC).

Punca:

Getaran Mekanisme Elektromagnet: Angker elektromagnet dalaman tidak sekata, atau objek asing telah memasuki mekanisme.

Beban Arus Tinggi: Apabila beroperasi berhampiran kapasiti penuh, daya medan magnet menyebabkan komponen dalaman bergema sedikit.

Penyelesaian: Bunyi dengung yang sangat samar biasanya normal. Walau bagaimanapun, jika bunyinya kuat atau kuat—terutamanya jika disertai dengan terlalu panas—ia menunjukkan bahawa komponen dalaman semakin tua; penggantian unit adalah disyorkan.
