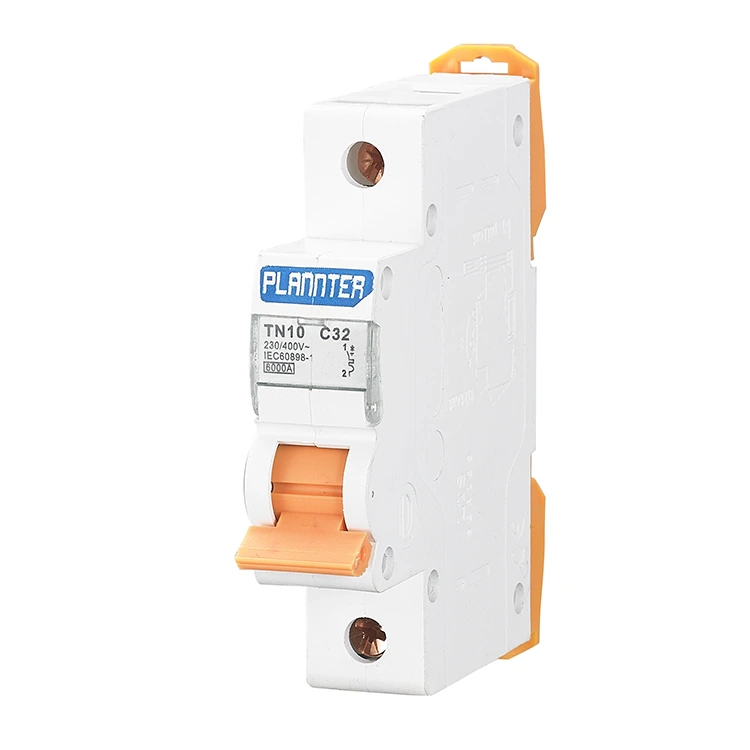

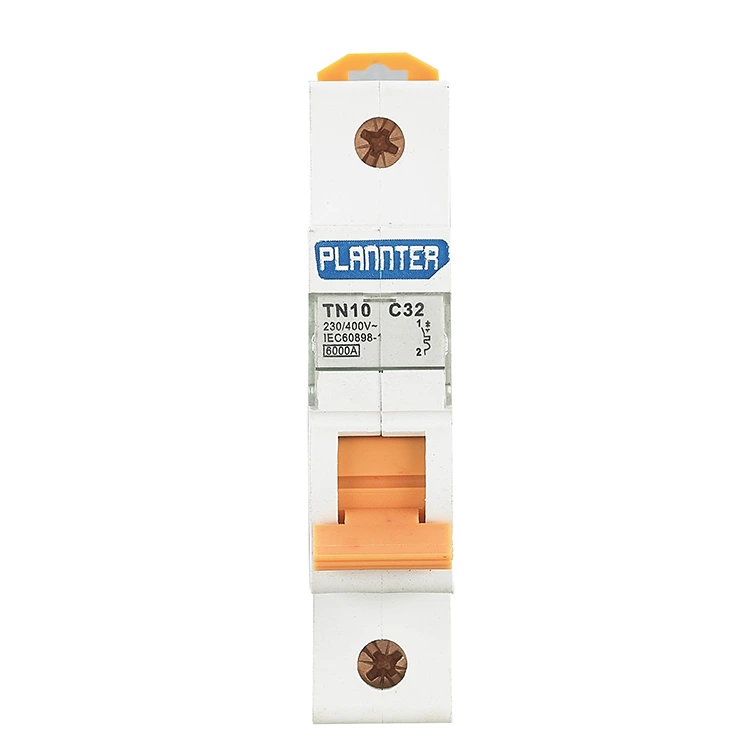

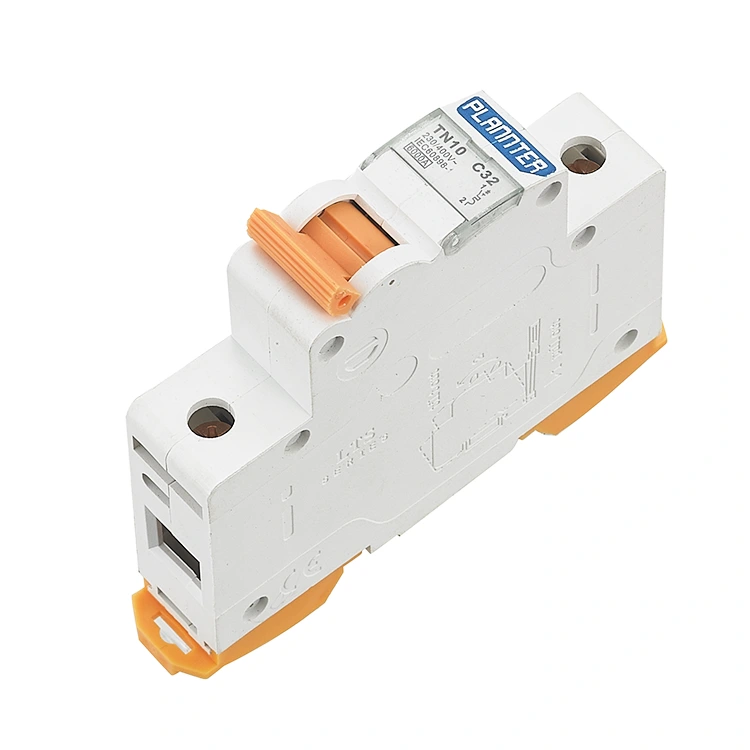

Pemutus Litar untuk Perlindungan Litar pintas

Pemutus Litar untuk Perlindungan Litar Pendek ialah alat pengagihan kuasa voltan rendah. Ia dilengkapi dengan peranti pemadam arka yang melindungi litar dengan berkesan. Dalam persekitaran domestik dan perindustrian, pemutus litar memainkan peranan yang serupa dengan gabungan komponen elektrik seperti suis pisau, fius dan geganti terma untuk memastikan operasi litar yang selamat.

Prinsip Kerja

Secara dalaman, pemutus litar mempunyai dua mekanisme perlindungan utama: jalur dwilogam yang direka untuk menangani beban berlebihan secara beransur-ansur, dan gegelung elektromagnet khusus untuk mengendalikan litar pintas. Untuk memastikan pemotongan automatik litar dalam masa beberapa milisaat, peranti melaksanakan urutan operasi berikut apabila dicetuskan:

Penderiaan Segera: Apabila litar pintas berlaku, lonjakan arus yang besar mengalir melalui gegelung yang terletak di dalam pemutus litar.

Penjanaan Daya Magnet: Selaras dengan prinsip aruhan elektromagnet, arus yang sangat tinggi ini serta-merta menjana medan magnet yang sangat kuat.

Kesan Mekanikal: Daya yang dijana oleh medan magnet ini bertindak seperti tukul berat, memberikan kesan serta-merta kepada mekanisme tersandung.

Pemutusan Pantas: Sesentuh elektrik dibuka secara paksa dalam masa milisaat, secara tiba-tiba mengganggu aliran arus dan dengan itu menghalang pendawaian daripada cair akibat haba melampau atau terbakar.

Jenis tiang pemutus litar

1. Pemutus litar kutub tunggal: Pemutus Litar untuk Perlindungan Litar Pendek hanya mempunyai satu sesentuh pensuisan dan digunakan terutamanya untuk litar fasa tunggal, seperti litar lampu atau soket di rumah.

2. Pemutus litar kutub dua kali: pemutus litar kutub dua mempunyai dua sesentuh pensuisan untuk mengawal wayar fasa dan neutral. Pemutus litar kutub dua biasanya digunakan dalam senario di mana kedua-dua wayar fasa dan neutral perlu dikawal pada masa yang sama, seperti kawalan motor atau sistem kuasa dua fasa.

3. Pemutus Litar 3 Tiang: Pemutus litar 3 kutub mempunyai tiga sesentuh pensuisan yang mengawal tiga wayar fasa berasingan, seperti peralatan komersial dan industri, yang memerlukan kawalan serentak tiga talian kuasa berasingan untuk memastikan pengagihan beban yang selamat dan seimbang.

Kelebihan

1. Pemutus Litar untuk Perlindungan Litar Pendek ini mengguna pakai kaedah pemasangan rel DIN 35mm standard, dan menggunakan mekanisme pelepasan dua terma magnetik berketepatan tinggi untuk mengatasi arus masuk serta-merta;

2. Reka bentuk sistem penebat yang dipertingkatkan untuk mengelakkan penuaan penebat yang disebabkan oleh tekanan haba jangka panjang;

3. Voltan penebat berkadar sehingga AC400V, dengan perlindungan lebihan voltan, sesuai untuk penjanaan kuasa fotovoltaik dan rangkaian pengagihan kuasa yang kompleks;

4. Daripada pilihan semasa berkadar 6A hingga 63A, reka bentuk padat dan modular, untuk memenuhi pencahayaan kediaman, soket, motor, sistem fotovoltaik dan senario lain permintaan beban yang berbeza.

5. Produk ini menyokong perkhidmatan OEM/ODM, yang memenuhi permintaan pengedaran luar negara dan penyesuaian jenama. Kilang PUGAO (Plannter Electric) telah lulus pensijilan sistem kualiti antarabangsa ISO9001.

Senario Aplikasi

Pemutus Litar PUGAO untuk Perlindungan Litar Pendek digunakan merentasi sistem kuasa kediaman, komersial dan perindustrian, memberikan perlindungan yang boleh dipercayai untuk pelbagai tetapan.

1. Sistem Pengagihan Kuasa Kediaman

Digunakan dalam litar untuk pencahayaan, salur keluar kuasa, dan perkakas rumah; sekiranya berlaku litar pintas yang disebabkan oleh kerosakan pendawaian atau perkakas yang sudah tua, mereka dengan cepat memutuskan bekalan kuasa untuk mengelakkan kehabisan wayar atau berlakunya kebakaran.

2. Sistem Kuasa Bangunan Komersial

Pemutus litar kami sesuai untuk sistem pengagihan kuasa di tempat komersial seperti pusat beli-belah, bangunan pejabat dan hotel. Digunakan pada kedua-dua litar utama dan cawangan, ia menghalang litar pintas daripada menyebabkan gangguan bekalan elektrik yang meluas atau kerosakan peralatan.

3. Peralatan Perindustrian dan Barisan Pengeluaran

Digunakan merentasi pelbagai jenis jentera perindustrian, motor elektrik dan barisan pengeluaran automatik; mereka memotong kuasa dengan pantas sekiranya berlaku kegagalan peralatan atau anomali pendawaian, dengan itu menghalang kerosakan peralatan dan gangguan pengeluaran sambil mengurangkan kos penyelenggaraan dan risiko masa henti.

4. Kabinet Pengagihan Kuasa dan Sistem Kawalan

Boleh dipasang dalam kabinet pengagihan kuasa dan panel kawalan untuk berfungsi sebagai komponen pelindung teras, menyediakan perlindungan litar pintas terpusat untuk berbilang litar. Ini biasanya digunakan dalam projek kejuruteraan dan pemasangan peralatan elektrik bersepadu.

5. Persekitaran Arus Litar pintas Tinggi

Untuk litar yang terletak berhampiran transformer atau sumber bekalan kuasa—atau di kawasan lain yang dicirikan oleh paras arus litar pintas yang tinggi—di mana pemutus litar dengan kapasiti pecah yang tinggi diperlukan, produk ini berfungsi sebagai pilihan yang ideal.

Soalan Lazim

S: Adakah perlindungan litar pintas dan perlindungan beban lampau adalah perkara yang sama?

J: Tidak. Walaupun ia biasanya disepadukan ke dalam pemutus litar yang sama, ia beroperasi pada prinsip yang berbeza. Perlindungan beban lampau melindungi daripada beban berlebihan yang berpanjangan, bergantung pada pengumpulan haba; perlindungan litar pintas melindungi terhadap arus magnitud tinggi serta-merta, bergantung pada daya tarikan magnetik.

S: Mengapakah sesetengah pemutus litar mempunyai penarafan 6kA, manakala yang lain dinilai pada 15kA?

A: Ini menunjukkan kapasiti pecah. Penarafan 6kA bermakna arus litar pintas maksimum yang boleh terganggu dengan selamat ialah 6,000 ampere. Jika arus litar pintas sebenar melebihi nilai ini, pemutus litar mungkin meletup. Lokasi dengan kapasiti pengubah yang lebih besar memerlukan pemutus litar dengan kapasiti pecah yang lebih tinggi; sebelum pemilihan, sila benarkan PUGAO memberikan anda cadangan profesional atau penyelesaian reka bentuk tersuai.

S: Bolehkah saya membersihkan pemutus litar? Bagaimana saya harus meneruskan?

J: Ya, tetapi anda mesti memastikan bahawa bekalan kuasa diputuskan sepenuhnya terlebih dahulu.

Sila gunakan kain kering untuk mengelap habuk dari perumah, berhati-hati untuk mengelakkan zarah habuk daripada memasuki ruang pemadam arka.

Dilarang Sama sekali: Jangan gunakan pelarut kimia atau air untuk membersihkan perumahan plastik, kerana ini boleh menjejaskan prestasi bahan kalis api atau menyebabkan litar pintas dalaman.
