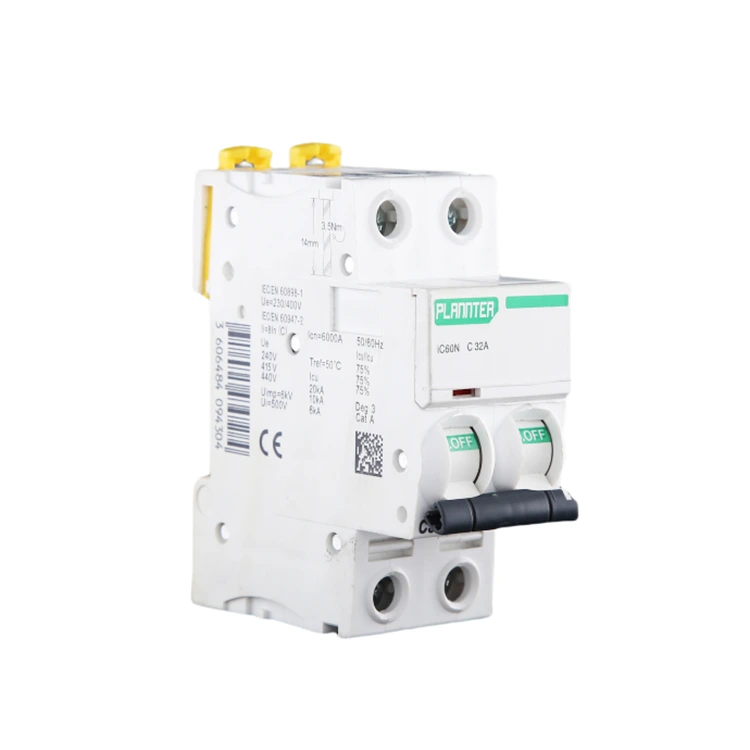

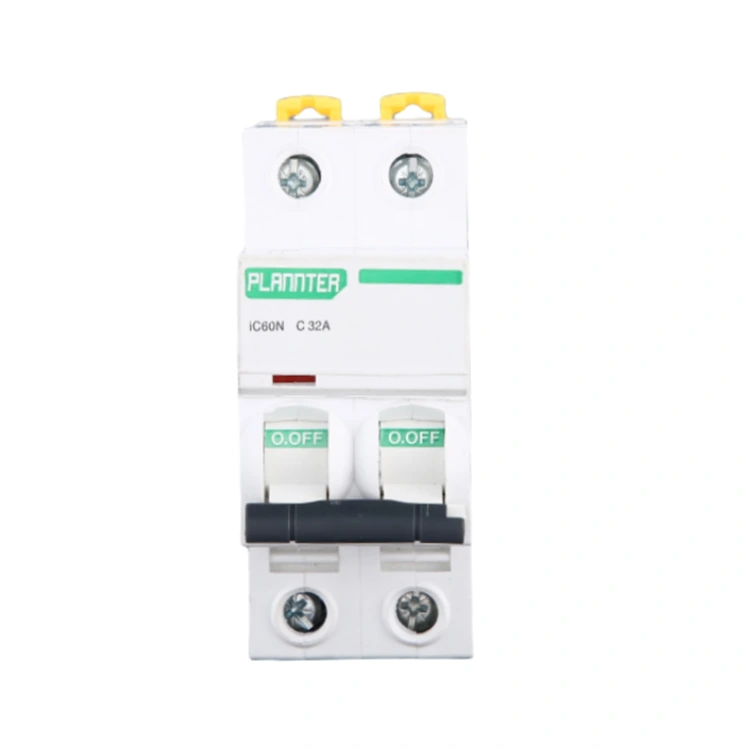

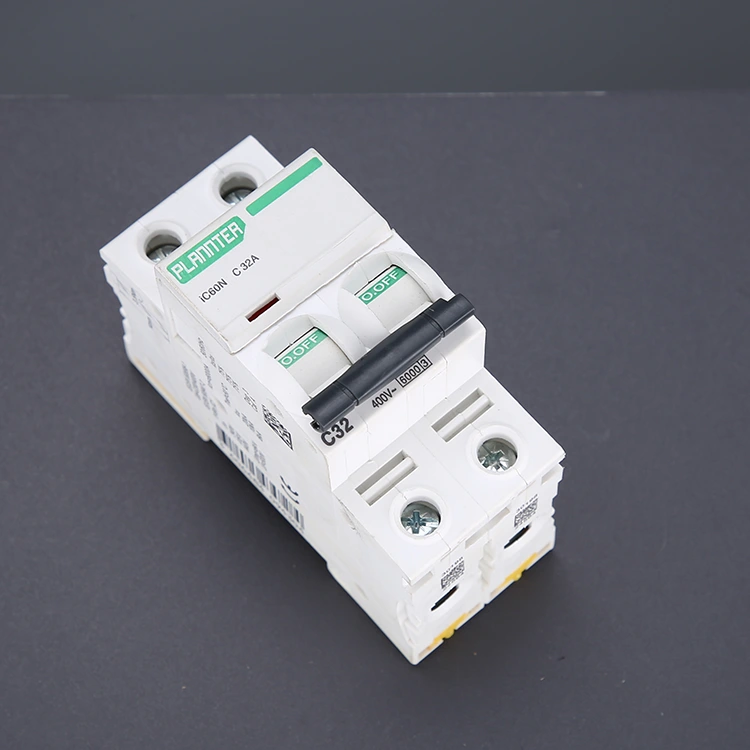

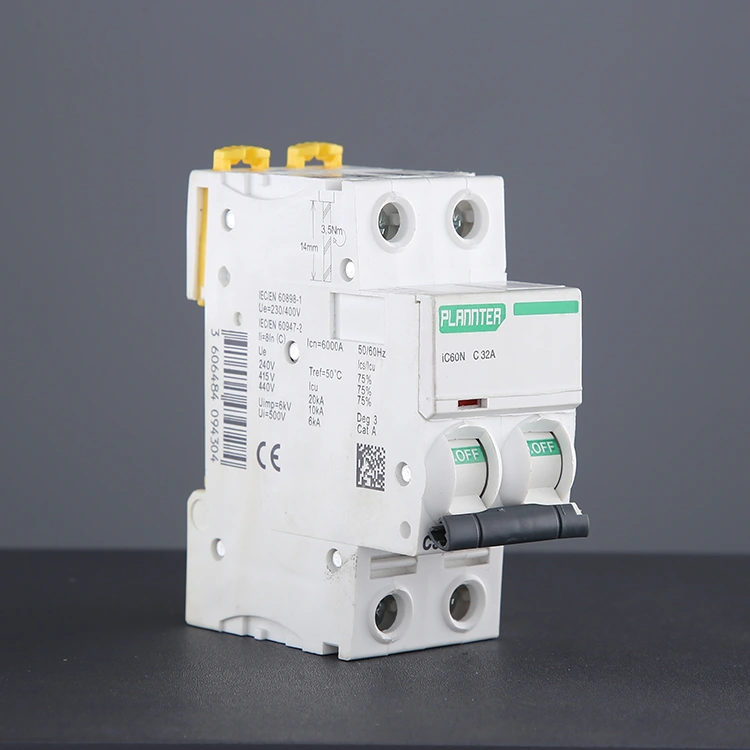

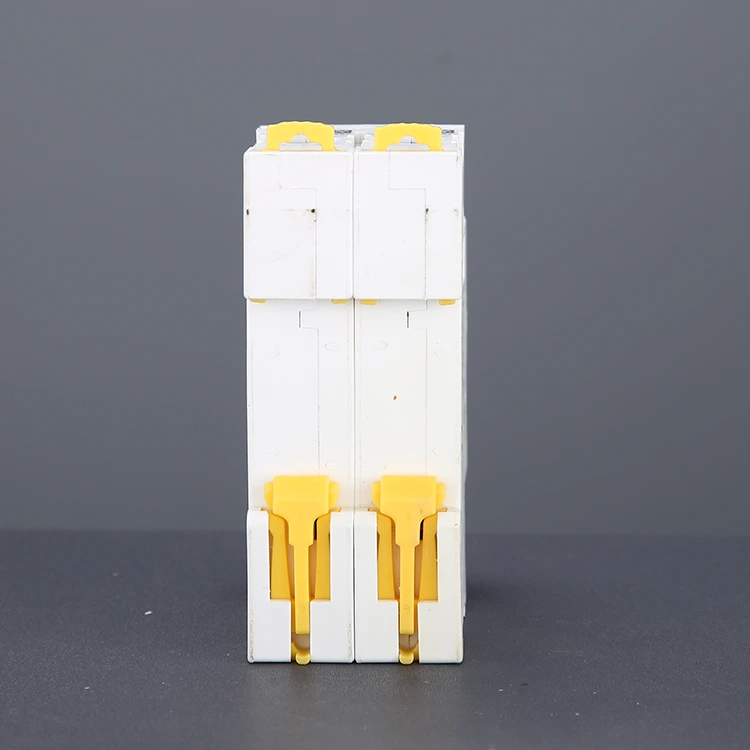

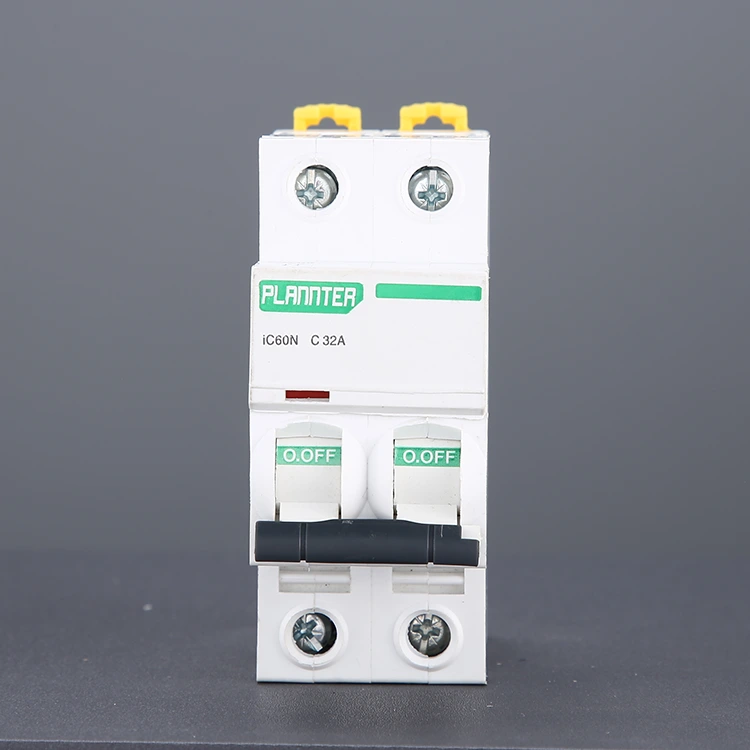

Pemutus Litar Miniatur Pemasangan Rel DIN

Tidak seperti pemutus litar kutub tunggal (1P) yang hanya memutuskan wayar api, Pemutus Litar Miniatur Pelekap Rel 2 Tiang DIN akan mencabut wayar api dan wayar sifar secara serentak apabila tersandung, mengelakkan risiko kejutan elektrik akibat pengelektrikan wayar sifar, yang merupakan faktor keselamatan yang lebih tinggi. Oleh itu, ia amat sesuai untuk aplikasi yang memerlukan perlindungan lengkap terhadap kegagalan kuasa, seperti penghawa dingin isi rumah, pemanas air, suis utama pengedaran, peralatan kuasa kecil, dan sebagainya.

Mengapa Reka Bentuk Rel DIN adalah Piawaian Industri?

1. Modulariti dan Fleksibiliti

Sama seperti membina dengan blok, anda boleh memasang berbilang pemutus litar, peranti arus baki, penyentuh atau geganti sebelah menyebelah pada rel.

Jika litar memerlukan cawangan tambahan, anda hanya perlu memasukkan pemutus baharu ke dalam ruang yang tersedia pada rel—tanpa perlu menggantikan keseluruhan papan pengedaran.

2. Kecekapan Pemasangan yang Luar Biasa

Bagi juruelektrik, memasang pemutus litar mini yang dipasang di rel DIN mengambil masa beberapa saat sahaja. Berbanding dengan kaedah tetap skru tradisional, masa pemasangan dikurangkan sebanyak lebih 80%.

3. Penyeragaman dan Kebolehtukaran

Dengan mematuhi piawaian IEC 60898, pemutus litar PUGAO serasi sepenuhnya dari segi dimensi dengan jenama seperti ABB, Schneider Electric dan Siemens. Jika anda perlu menggantikan peralatan sedia ada, produk kami berfungsi sebagai pengganti langsung.

4. Pelesapan dan Penyelenggaraan Haba

Pemasangan rel menggantung pemutus litar, mewujudkan jurang peredaran udara di belakangnya yang memudahkan pelesapan haba yang berkesan.

Untuk penyelenggaraan, anda hanya perlu mengeluarkan peranti tertentu dari rel, menghapuskan keperluan untuk membongkar keseluruhan kandang kabinet.

Pemasangan Rel DIN lwn. Pemasangan Tetap: Apakah Perbezaannya?

Senario untuk Memilih Pemasangan Rel: Pemasangan rel ialah pilihan pilihan untuk lebih 90% aplikasi pemutus litar.

● Kotak atau kabinet pengedaran standard

● Situasi yang memerlukan pemasangan kelompok (projek kejuruteraan)

● Keadaan di mana penyelenggaraan atau pengembangan masa hadapan mungkin diperlukan

● Sistem pengagihan kuasa kediaman, komersial dan kebanyakan industri

Fungsi

Perlindungan beban berlebihan: Apabila arus beban melebihi nilai undian untuk masa yang lama, dwilogam di dalam MCB dibengkokkan oleh haba, mencetuskan mekanisme mekanikal untuk bertindak dan memotong litar, menghalang talian daripada terlalu panas dan menyebabkan kebakaran.

Perlindungan litar pintas: Apabila litar pintas berlaku dalam talian dan arus melonjak serta-merta, penyerang elektromagnet dengan cepat menghasilkan daya magnet yang kuat dan menolak mekanisme pautan untuk memutuskan sambungan, merealisasikan tersandung milisaat.

Pengasingan sepenuhnya: Semasa penyelenggaraan atau baik pulih, pengendalian manual pemutus litar secara serentak boleh memutuskan talian api dan talian sifar, memastikan peralatan tidak dielektrik dan menjaga keselamatan pengendali.

Pemantauan berganda: Pemutus Litar Miniatur Pelekap Rel DIN ini boleh memantau status semasa talian api dan talian sifar dalam masa nyata, dan melaksanakan tindakan perlindungan serta-merta apabila terdapat sebarang kelainan pada mana-mana talian.

Bagaimana untuk Memasang Pemutus Litar Dipasang dengan Rel DIN dengan Betul?

Termasuk dengan penghantaran produk anda, PUGAO menyediakan panduan pemasangan dan penyelenggaraan yang komprehensif; sekiranya anda menghadapi sebarang masalah, sila hubungi pasukan sokongan teknikal selepas jualan kami. Memandangkan reka bentuk rel DIN memudahkan proses pemasangan, kami juga boleh menawarkan cadangan berdasarkan amalan pemasangan standard.

Langkah 1: Putuskan sambungan Bekalan Kuasa

Sebelum melakukan sebarang operasi, adalah penting untuk memotong bekalan kuasa utama ke kotak pengedaran. Gunakan multimeter atau penguji voltan untuk memeriksa terminal masuk; teruskan kerja hanya selepas mengesahkan bahawa tiada voltan hadir. Kami mengesyorkan memakai sarung tangan terlindung dan cermin mata keselamatan.

Langkah 2: Periksa Persekitaran Pemasangan

Sahkan bahawa rel DIN 35mm standard dipasang dalam kotak pengedaran. Pastikan terdapat kelegaan yang mencukupi untuk memudahkan pelesapan haba dan penyelenggaraan masa hadapan, dan sahkan bahawa rel diikat dengan selamat tanpa sebarang kelonggaran.

Langkah 3: Pasang Pemutus Litar pada Rel

Jajarkan klip atas pemutus litar dengan rel DIN, kemudian tekan ke bawah sehingga klip bawah terkunci secara automatik ke tempatnya. Peranti mesti dipasang dengan selamat dan bebas daripada sebarang goyah.

Reka bentuk modular membolehkan pemasangan bersebelahan beberapa pemutus litar.

Langkah 4: Sambungkan Talian Kuasa dan Muatan

Konfigurasi pendawaian standard melibatkan penyambungan input kuasa ke terminal atas dan output beban ke terminal bawah. Gunakan wayar yang memenuhi penarafan arus yang ditentukan (cth., untuk pemutus 32A, keratan rentas wayar ≥4mm² disyorkan). Ketatkan skru terminal dengan kuat untuk mengelakkan sambungan longgar atau terlalu panas.

Langkah 5: Sahkan Status Pendawaian dan Pemasangan

Sahkan bahawa semua sambungan pendawaian adalah selamat dan tiada wayar kosong terdedah. Periksa urutan kekutuban dan fasa—ini amat penting untuk sistem tiga fasa. Pastikan suis pemutus litar berada dalam kedudukan "OFF" (terputus).

Langkah 6: Ujian Kuasa Hidup

Selepas memulihkan bekalan kuasa utama, tukar pemutus litar ke kedudukan "HIDUP" untuk menguji operasi yang betul. Semak sebarang bunyi yang tidak normal, tanda-tanda terlalu panas atau tersandung yang tidak dijangka.
