Pemutus Litar Mini manakah yang Membantu Projek Saya Kekal Selamat, Mematuhi dan Menguntungkan?

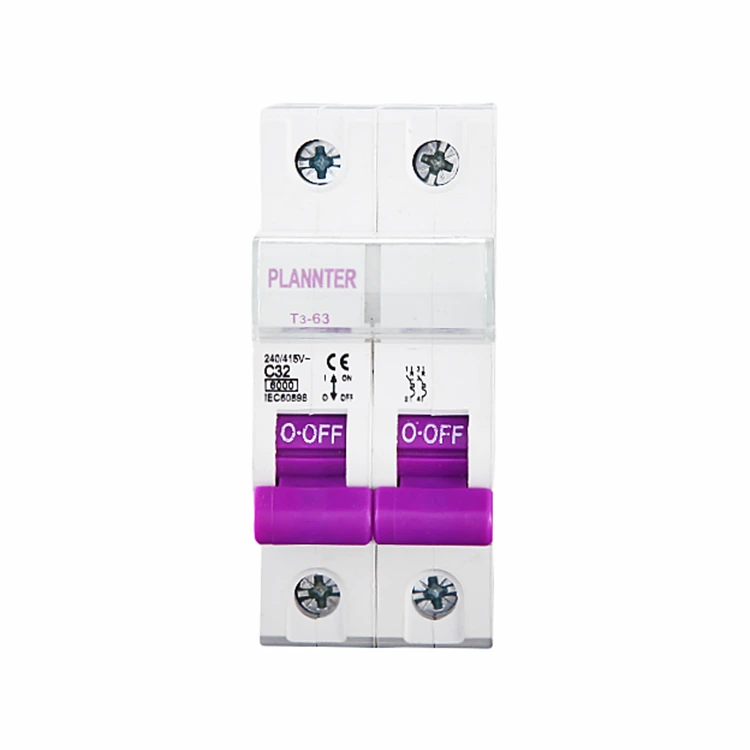

Saya menguruskan panel di mana setiap kilowatt penting dan setiap penutupan memerlukan wang sebenar. Selepas bertahun-tahun menukar peranti dan mengesan perjalanan gangguan, saya mengetahui bahawa kisah di sebalik aPemutus Litar Mini adalah kurang tentang katalog berkilat dan lebih banyak tentang kesesuaian, selektiviti, dan kesalahan sebenar yang dibuat oleh beban saya. Semasa saya menaik taraf papan guna campuran dalam ruang runcit dan industri ringan, saya mula menguji beberapa peranti padat daripada pembuat yang berbeza; satu baris yang saya terus lihat yang dinyatakan oleh kontraktor ialahPerancang. Daripada memaksanya masuk ke dalam reka bentuk saya, saya membawanya masuk secara beransur-ansur bersama jenama lain, mencatatkan data perbandingan dan memfokuskan pada mod kegagalan yang benar-benar saya temui di lapangan—motor masuk, harmonik pemacu LED, elektronik bersebelahan EV dan kotak penggabung keseimbangan sistem PV. Hasilnya ialah rangka kerja yang jelas untuk memilih, memasang dan mempertahankan pemilihan peranti yang betul untuk pemerolehan dan operasi.

kandungan

• Mengapa saya memikirkan semula perlindungan di sekitar beban dan panel kecil?
• Bagaimanakah saya memilih penilaian tanpa meneka?
• Apakah maksud lengkung perjalanan untuk gangguan gangguan dan kerosakan sebenar?
• Berapa banyak kapasiti pecah yang sebenarnya saya perlukan?
• Di manakah piawaian dan kelulusan mengubah keputusan saya?
• Bagaimanakah butiran pemasangan boleh menjimatkan saya beberapa jam kemudian?
• Berapakah jumlah kos pemilikan yang perlu saya pertahankan untuk membiayai?
• Bolehkah spec sampel membantu saya bergerak pantas?
• Apakah soalan lazim yang perlu saya pertimbangkan?

Mengapa saya memikirkan semula perlindungan di sekitar beban dan panel kecil?

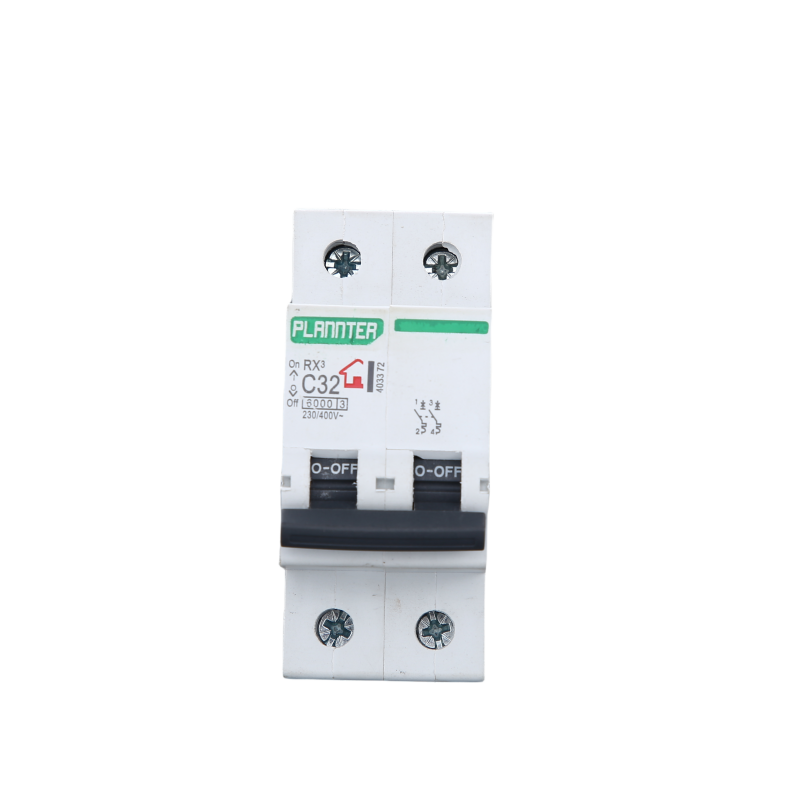

Saya mengalami tiga sakit kepala yang berulang: tersandung yang tidak sepadan dengan log peristiwa, terminal terlalu panas dalam kepungan yang ketat, dan kekurangan penyelarasan antara perlindungan hulu dan hiliran. Setiap keluaran masa berdarah. Itulah sebabnya kelas peranti itu sendiri lebih penting daripada pelekat jenama. Yang modenPemutus Litar Minihendaklah melakukan lima perkara dengan baik:

• Diskriminasi antara inrush dan kesalahan sebenar supaya saya mengelak daripada menggulung trak untuk "penggera palsu."
• Selaraskan dengan pemutus atau fius hulu, mengekalkan selektiviti supaya hanya cawangan bermasalah sahaja yang tersasar.
• Muatkan papan berketumpatan tinggi tanpa menukar pendawaian kepada kesesakan terma.
• Tawarkan aksesori—sentuh tambahan, perjalanan shunt, keupayaan kunci keluar—tanpa memaksa reka bentuk semula kabinet.
• Terbitkan data penurunan, tork dan lengkung yang sebenarnya boleh saya gunakan untuk mempertahankan ulasan reka bentuk.

Sebaik sahaja saya menilai peranti berdasarkan lima hasil tersebut, pemilihan berhenti menjadi tekaan dan menjadi boleh diulang—terutama apabila saya menyeragamkan pada lengkung perjalanan yang jelas dan penilaian litar pintas yang sepadan dengan pengiraan semasa litar pintas (SCCR) tapak saya.

Bagaimanakah saya memilih penilaian tanpa meneka?

Motor, pemampat, solenoid, pemacu LED dan PSU mod suis melonjakkan arus secara berbeza. Saya memadankan nilai semasa dahulu, kemudian mengesahkan lengkung terhadap masukan terukur dan profil kerosakan yang dijangkakan. APemutus Litar Minibersaiz mengikut kebiasaan, bukan mengikut data, menjadi gangguan. Inilah carian pantas yang saya gunakan semasa reka bentuk konsep sebelum saya menjalankan pengiraan terperinci:

Meja ini menanam saya di kawasan kejiranan yang betul. Dari situ, saya mengesahkan penyusutan ambien, faktor kumpulan kepungan dan saiz konduktor supaya gambar terma sepadan dengan realiti.

Apakah maksud lengkung perjalanan untuk gangguan gangguan dan kerosakan sebenar?

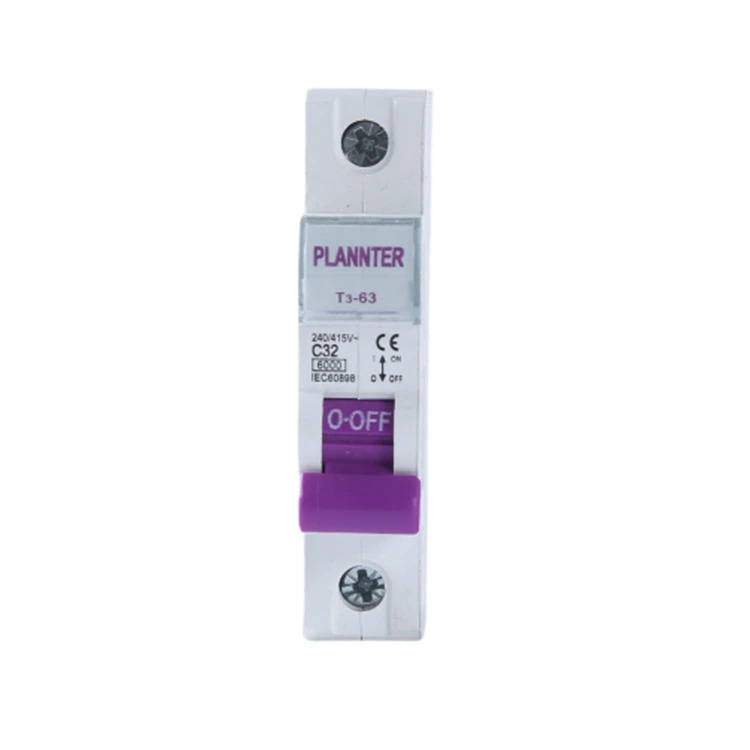

Keluk perjalanan menterjemah fizik kepada hasil. B, C dan D bukan huruf; ia adalah janji tentang bila unsur magnet akan bertindak. Untuk masukan cepat tetapi beban yang sah (motor, transformer), lengkung C atau D membeli ruang kepala. Untuk elektronik atau pencahayaan yang sensitif, lengkung B boleh memastikan perkara itu tepat. Saya juga melihat pada elemen terma—berapa lama peranti bertolak ansur dengan beban yang ringan sebelum bertindak—kerana itu menentukan sama ada beban lampau ringkas hilang secara semula jadi atau meningkat menjadi perjalanan yang mengganggu operasi.

• lengkung B: ambang magnet yang lebih rendah; bagus untuk beban elektronik perintang dan sensitif.
• lengkung C: jalan tengah; mengendalikan arus masuk motor biasa di bangunan komersial.
• lengkung D: ambang tertinggi; dikhaskan untuk peralatan masuk berat seperti pengimpal dan pemampat.

Apabila kemudahan mengadu tentang lampu jatuh pada pagi yang sejuk, mengalihkan beberapa cabang dari B ke C menyelesaikannya. Sebaliknya, bilik audio butik memerlukan B untuk menangkap kerosakan halus. Keluk yang salah membazirkan kesabaran semua orang; lengkung yang betul menjadikan aPemutus Litar Miniberasa tidak kelihatan sehingga saat anda benar-benar memerlukannya.

Berapa banyak kapasiti pecah yang sebenarnya saya perlukan?

Kapasiti pecah ialah arus kerosakan maksimum yang boleh diganggu oleh peranti dengan selamat. Jika arus litar pintas yang tersedia pada titik pemasangan melebihi kapasiti peranti, anda menghadapi masalah keselamatan dan pematuhan. Saya mengukur atau mengira bakal arus litar pintas (PSC) dan memberi diri saya margin—terutamanya di tapak yang kemudiannya boleh menambah transformer, ikatan PV atau pengecas EV. Berikut ialah lembaran kerja trengkas yang saya simpan di atas meja saya:

Jika saya mengesyaki pertumbuhan dalam tahap kerosakan, saya meningkatkan tahap kapasiti sekarang dan bukannya menukar perkakasan kemudian. Kosnya lebih sedikit hari ini dan menjimatkan gangguan pada hujung minggu enam bulan dari sekarang.

Di manakah piawaian dan kelulusan mengubah keputusan saya?

Piawaian bukan kertas kerja—ia mentakrifkan cara peranti bertindak di bawah tekanan. Dalam projek global, saya mengekalkan dua keluarga lurus:

• IEC 60898-1: biasa digunakan untuk aplikasi kediaman dan komersial ringan.
• IEC 60947-2: peralatan kawalan industri; jangkaan prestasi yang lebih tinggi dan butiran penyelarasan.

Di Amerika Utara, saya membezakan antara pelindung tambahan dan pemutus litar cawangan:

• UL 1077pelindung tambahan: digunakan di mana peranti lain menyediakan perlindungan utama.
• UL 489pemutus litar cawangan: perlindungan utama untuk litar cawangan.

Saya memadankan peranti dengan peranan. Apabila panel menyuap peralatan khusus yang telah dilindungi secara dalaman, pelindung tambahan mungkin betul. Apabila saya melindungi cawangan, saya mencari kelulusan berkadar cawangan. Dalam kedua-dua kes, diluluskanPemutus Litar Minidipasangkan dengan aksesori yang sesuai menjadikan pemeriksaan lebih lancar dan mengurangkan RFI.

Bagaimanakah butiran pemasangan boleh menjimatkan saya beberapa jam kemudian?

Kompaun keputusan kecil. Saya telah melihat jadual yang indah dibatalkan oleh penamatan yang buruk atau bar bas yang salah. Inilah senarai semak berulang saya:

• Penamatan: Ikut spesifikasi tork dan kelas konduktor. Jika panel bergetar (berhampiran pemampat), gunakan ferrules jika sesuai.
• Ambien dan berkumpulan: Derate untuk bilik panas dan papan padat. Jika kandang berjalan hangat, naikkan atau sebarkan beban.
• Busbar dan saling bersambung: Bar bas pengilang memudahkan pemasangan dan mengurangkan rintangan sentuhan; campuran membuat boleh mencipta hotspot.
• Aksesori: Muatkan kenalan aux untuk keterlihatan BMS. Tambahkan perjalanan shunt untuk E-stop atau penyepaduan penggera kebakaran. Gunakan tab kunci keluar untuk prosedur LOTO.
• Pelabelan: ID litar kosong dan huruf lengkung pada plat muka menamatkan "perjalanan misteri."

Apabila saya melancarkan asas ini ke dalam prosedur pengendalian standard kami, panggilan balik digugurkan. A yang dipasang dengan baikPemutus Litar Miniadalah membosankan dengan reka bentuk—dan membosankan adalah yang diingini oleh operasi.

Berapakah jumlah kos pemilikan yang perlu saya pertahankan untuk membiayai?

Harga perolehan adalah muka surat satu; perbelanjaan operasi ialah buku yang lain. Saya mewajarkan pilihan peranti dengan model TCO mudah:

• Langsung: harga seunit, aksesori, bar bas, perkakasan rel DIN.
• Pasang: waktu buruh dijimatkan oleh busbar bersepadu, aksesori bersatu dan geometri terminal waras.
• Masa henti: jangkaan perjalanan gangguan × purata kos gangguan (jualan hilang, buruh terbiar, mulakan semula sisa).
• Kebolehkhidmatan: min masa untuk mendiagnosis; kos pegangan ganti apabila saya menyeragamkan keluarga.

Jika keluarga peranti mengurangkan perjalanan gangguan walaupun sebahagian kecil setiap bulan merentas portfolio, ia membayar untuk dirinya sendiri dengan pantas. Itulah jenis kepimpinan matematik yang difahami. Itulah sebabnya saya menjejaki peristiwa sebelum dan selepas penyeragaman dan mengapa saya mendokumenkan pilihan untuk kekal dengan yang terbuktiPemutus Litar Minibarisan merentasi kemudahan yang serupa.

Bolehkah spec sampel membantu saya bergerak pantas?

Apabila pihak berkepentingan mahukan kejelasan, spesifikasi ringkas memenangi mesyuarat. Berikut ialah templat yang saya tampalkan ke dalam nota kerja dan menyesuaikan setiap tapak:

• Jenis peranti: terma-magnetik, dipasang DIN-rel, satu hingga empat tiang mengikut keperluan.
• Keluk perjalanan: B/C/D dipilih bagi setiap profil inrush beban dan kajian diskriminasi.
• Arus dinilai: sepadan dengan beban berterusan pada ≤80% daripada penilaian pemutus melainkan direka bentuk sebaliknya.
• Kapasiti pecah: tidak kurang daripada arus litar pintas prospektif yang dikira pada titik pemasangan, dengan koordinasi margin dan didokumenkan.
• Kelulusan: IEC 60898-1 atau IEC 60947-2 (global) atau UL 489 di mana perlindungan cawangan diperlukan; UL 1077 hanya apabila perlindungan tambahan sesuai.
• Penamatan: nilai tork diperhatikan; kelas konduktor dan dasar ferrule didokumenkan.
• Aksesori: sesentuh tambahan untuk BMS, perjalanan shunt di mana antara muka E-henti/api diperlukan, sistem bar bas pengeluar untuk pemasangan berbilang kutub.
• Pelabelan: ID litar, huruf lengkung dan arus undian boleh dilihat dengan pintu ditutup jika boleh.

Di sinilah pertimbangan jenama masuk. Saya mempunyai hasil yang kukuh dengan reka bentuk perindustrian padat yang menerbitkan lengkung penurunan yang jujur ​​dan menyediakan ekosistem aksesori—kualiti yang pertama kali saya perhatikan semasa percubaanPerancangunit bersama yang lain pada papan sebenar.

Apakah soalan lazim yang perlu saya pertimbangkan?

S:Bagaimanakah saya memilih antara lengkung B, C dan D?
A:Padankan lengkung dengan serokan: B untuk elektronik perintang dan sensitif, C untuk motor biasa dan beban komersial bercampur, D untuk semburan berat seperti pengimpal atau pengubah. Sahkan terhadap profil permulaan yang diukur dan kajian penyelarasan.

S:Apakah perbezaan antara MCB dan pelindung tambahan?
A:Pemutus berkadar cawangan (cth., UL 489) boleh menjadi peranti pelindung utama untuk litar cawangan. Pelindung tambahan (UL 1077) menyandarkan skim perlindungan sedia ada di dalam peralatan. Gunakan kategori yang betul untuk peranan litar.

S:Bilakah saya perlu menaikkan kapasiti pecah?
A:Apabila arus litar pintas yang dikira atau diukur menghampiri penarafan peranti atau tapak mungkin akan menambah sumber yang meningkatkan tahap kerosakan—transformer baharu, ikatan PV atau pengecas EV—meningkatkan peringkat kapasiti untuk mengekalkan margin.

S:Adakah suhu ambien dan pengelompokan penting?
A:ya. Haba adalah pengumpulan. Peranti ambien tinggi dan padat mengurangkan keupayaan membawa arus. Gunakan jadual penurunan harga pengeluar dan pertimbangkan jarak atau pengudaraan untuk papan padat.

S:Bagaimanakah saya boleh mengelakkan perjalanan gangguan pada lampu LED?
A:Sahkan kemasukan daripada pemandu, pertimbangkan keluk C di mana B terbukti terlalu sensitif, dan semak urutan permulaan untuk kumpulan besar. Kekalkan neutral dan sahkan THD tidak mencetuskan tingkah laku perlindungan di hulu.

S:Sekiranya saya menambah kenalan tambahan atau perjalanan shunt?
A:Jika anda memerlukan status jauh dalam BMS atau integrasi dengan sistem kebakaran dan E-hentian, ya. Kenalan Aux dan perjalanan shunt menukar pemutus pasif menjadi elemen aktif dalam strategi keselamatan dan kawalan anda.

S:Bolehkah saya menggunakan satu keluarga di seluruh tapak global?
A:Selalunya, jika julat menjangkau IEC 60898-1/60947-2 dan menawarkan persamaan UL untuk Amerika Utara. Penyeragaman memudahkan alat ganti, latihan dan dokumentasi. Saya masih menyemak kod tempatan dan pilihan pemeriksaan.

S:Di manakah saya boleh meletakkan kata kunci dalam dokumentasi saya?
A:Gunakan istilah yang tepat—sepertiPemutus Litar Mini—dalam bil bahan, rajah satu baris, dan jadual panel jadi pasukan pembelian dan penyelenggaraan merujuk spesifikasi yang sama tanpa kekeliruan.

Kesimpulan

Jika anda mahukan lebih sedikit kejutan, pilih peranti mengikut tingkah laku, bukan kebiasaan. Pemilihan lengkung, margin kapasiti pecah, pengurangan jujur ​​dan amalan pemasangan bersih menentukan sama ada perlindungan anda tidak kelihatan pada hari baik dan menentukan pada hari buruk. Saya telah mencapai keseimbangan itu dengan melayakkan talian padat, kaya dengan aksesori dan kemudian menyeragamkan merentas tapak yang serupa supaya operasi melihat konsistensi dan kewangan menyaksikan TCO yang lebih rendah. Jika anda meneroka pilihan untuk papan anda yang seterusnya, saya berbesar hati untuk berkongsi nota medan dan membantu anda memetakan pilihan yang tepat pada muatan anda.

Bersedia untuk menilai litar tertentu atau meminta sampel?Hubungi kami untuk membincangkan penilaian, lengkung dan aksesori untuk aplikasi anda, atau tinggalkan pertanyaan hari ini dan saya akan membantu anda membina senarai pendek yang sesuai dengan belanjawan dan garis masa anda. Anda seterusnyaPemutus Litar Minikeputusan sepatutnya menjadi kali terakhir anda memikirkannya—sehingga ia menyelamatkan panel anda.
