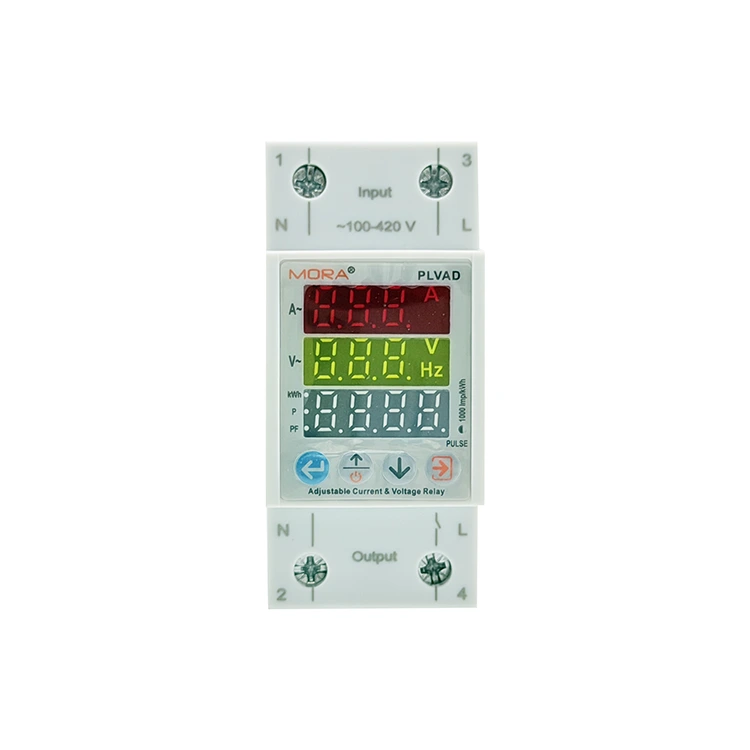

Pelindung Voltan Digital 2P Jenis C dengan Paparan Tiga Kali

Pembeli suis industri mencari peranti pemantauan berbilang fungsi yang menjimatkan ruang rel dan mengurangkan kerumitan pendawaian medan. Dibina dengan ketepatan oleh PUGAO (Mora), Pelindung Voltan Digital 2P berkecekapan tinggi Jenis C dengan Paparan Bertiga memenuhi tujuan carian ini dengan pakej modular lebar 36mm semua-dalam-satu. Berbeza daripada reka bentuk dwi-tingkap lama, unit ini mempunyai penderia arus dalaman terbina dalam dan litar pengesan kebocoran resolusi tinggi. Mikropemproses onboard memproses input ini secara serentak, menyediakan julat pelarasan bebas untuk kerosakan voltan lampau,  arus lampau dan arus baki untuk memastikan perlindungan lengkap bagi jentera automatik yang sensitif.

Apakah Antara Muka Tiga Tetingkap Boleh Lakukan untuk Kecekapan Penyelenggaraan Anda?

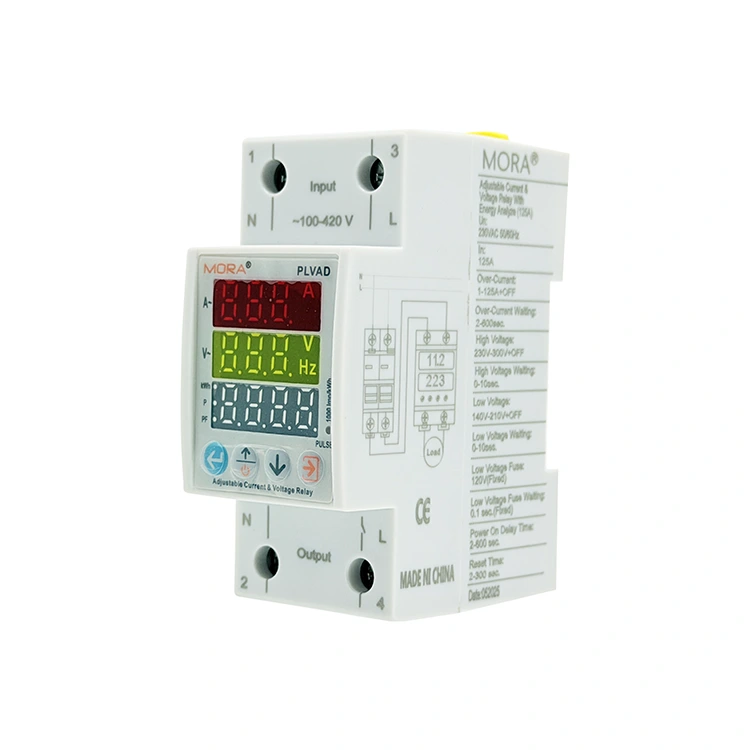

Sub-panel automasi moden memerlukan data elektrik terperinci untuk memudahkan diagnostik dan mencegah masa henti. Pelindung Voltan Digital 2P Jenis C dengan Paparan Tiga Kali menggunakan tiga tetingkap paparan digital bertindan bebas yang menunjukkan voltan talian (V), arus litar aktif (A) dan metrik arus/kuasa baki masa nyata secara serentak. Paparan data masa nyata ini menghapuskan keperluan untuk mengitar menu secara manual menggunakan butang plat muka, membolehkan pasukan penyelenggaraan melihat dengan serta-merta beban tidak seimbang, arus harmonik atau penebat yang gagal sebelum kerosakan kritikal menyebabkan penutupan sistem tidak berjadual.

Parameter Prestasi Teknikal

• Julat Voltan Kendalian: 140V hingga 300V AC (50/60 Hz)

• Kapasiti Pemantauan Semasa (Iₘₐₓ): 1A hingga 63A Boleh Laras (Langkah: 0.1A)

• Spektrum Sensitiviti Kebocoran: Julat 10mA hingga 99mA atau Pintasan Boleh Dikonfigurasikan

• Kelajuan / Ketepatan Muat Semula Data: ≤ 0.5s Kitaran Persampelan / Metrologi Kelas 1.0

• Kapasiti Pendawaian Terminal: Menerima sehingga 25mm² Pepejal / 16mm² Kabel Terkandas Fleksibel

• Pematuhan & Pensijilan: Diperakui CE, Mematuhi RoHS, Dikilangkan kepada Piawaian IEC 60947-2 Lampiran B

Pengesanan Kebocoran Tanah Mikrosaat

Pemantauan Ketepatan Kebocoran Tahap Milimeter: Dilengkapi dengan teras pemantauan arus baki profesional, ia menyokong pengesanan masa nyata arus kerosakan tanah peringkat milimeter, menangkap isyarat kebocoran kecil dengan tepat yang disebabkan oleh penuaan wayar, penyusupan kelembapan dan kerosakan penebat.

Dwi Kebakaran & Pencegahan Renjatan Elektrik: Ia membina penghalang perlindungan keselamatan sekunder untuk litar berdasarkan perlindungan litar pintas, berkesan mencegah kebakaran elektrik dan kemalangan kejutan elektrik yang disebabkan oleh kegagalan penebat, dan sesuai untuk kemudahan pendawaian lama dan senario industri tahap keselamatan tinggi.

Penderia Arus Kehilangan Rendah Terbina Dalam & Perlindungan Arus Lebih

Reka Bentuk Penjimatan Ruang Penderiaan Bersepadu: Pengubah arus ketepatan tinggi rintangan rendah terbina dalam, menyokong pemantauan arus ketepatan tinggi julat penuh 0–63A. Pelindung Voltan Digital 2P Jenis C dengan Paparan Bertiga menghapuskan keperluan untuk penderia CT luaran dan pendawaian tambahan, mengoptimumkan reka letak dalaman kotak pengedaran dan mengurangkan kos kejuruteraan.

Pengenalan Arus Masuk Pintar: Pengguna boleh menyesuaikan ambang perjalanan arus lebih dan masa tunda. Sistem ini secara automatik boleh mengenal pasti dan mengelakkan arus masuk serta-merta semasa pemulaan motor, tidak akan menjana perjalanan kacau ganggu, dan boleh memotong bekalan kuasa dengan cepat untuk kerosakan beban lampau yang berterusan untuk melindungi peralatan litar.

Sambungan Stabil Jangka Panjang

• Reka Bentuk Pendawaian Ketat Gas: Pengapit kuprum bersalut nikel dan skru komposit keluli M5 menyokong tork pendawaian maksimum 2.5 Nm, dengan daya pengapit yang kuat.

• Anti-Penuaan & Anti-Longgar: Gerigi anti-gelincir dalam pada dinding dalaman terminal menggigit rapat ke teras wayar tembaga, dengan berkesan menyelesaikan kerosakan sentuhan longgar yang disebabkan oleh rayapan tembaga dan kitaran haba jangka panjang, dan mengekalkan operasi stabil rintangan rendah.

Soalan Lazim

S: Mengapakah paparan semasa menunjukkan 0.0A apabila peralatan kuasa rendah berjalan seperti biasa?

J: Pengubah arus terbina dalam model ini ditentukur untuk pemantauan beban kuasa tinggi industri, dengan ambang pengesanan minimum 0.5A. Arus larian peralatan berkuasa rendah seperti lampu kecil dan elektronik siap sedia adalah lebih rendah daripada had pengesanan, jadi paparan menunjukkan 0.0A. Pelindung Voltan Digital 2P Jenis C dengan Paparan Tiga Kali ini diletakkan untuk perlindungan beban tinggi industri, bukan untuk pengukuran arus mikro peralatan kuasa rendah.

S: Bolehkah fungsi perlindungan kebocoran dimatikan untuk kemudahan lama dengan kebocoran garis dasar yang tinggi?

A: Ya. Ambang arus baki boleh dilaraskan secara bebas dalam 10–99mA atau dimatikan secara manual melalui menu pengaturcaraan untuk mengelakkan perjalanan kacau ganggu yang disebabkan oleh kebocoran garis dasar yang wujud pada talian lama. Adalah disyorkan untuk dikendalikan oleh juruelektrik bertauliah selepas mengesahkan keselamatan pendawaian di tapak untuk memastikan pematuhan dengan spesifikasi keselamatan pembumian di tapak.

S: Adakah parameter voltan dan arus tersuai akan hilang selepas kegagalan kuasa?

A: Tak rugi. Semua ambang perlindungan set pengguna dan parameter operasi dikukuhkan dalam cip tidak meruap EEPROM onboard, tiada sandaran bateri diperlukan. Parameter disimpan secara kekal dan boleh dimuatkan secara automatik untuk menyambung semula kerja perlindungan selepas pemulihan kuasa grid.
