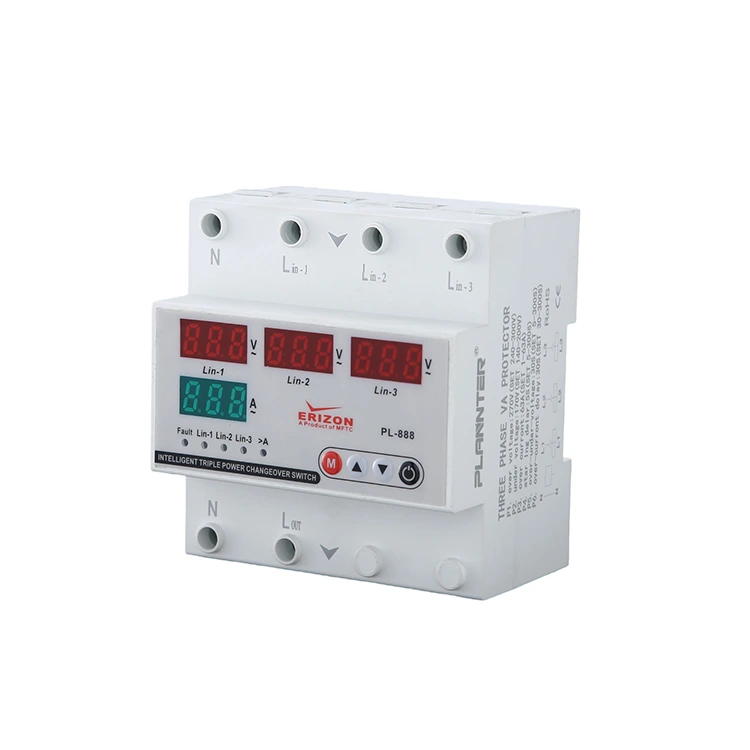

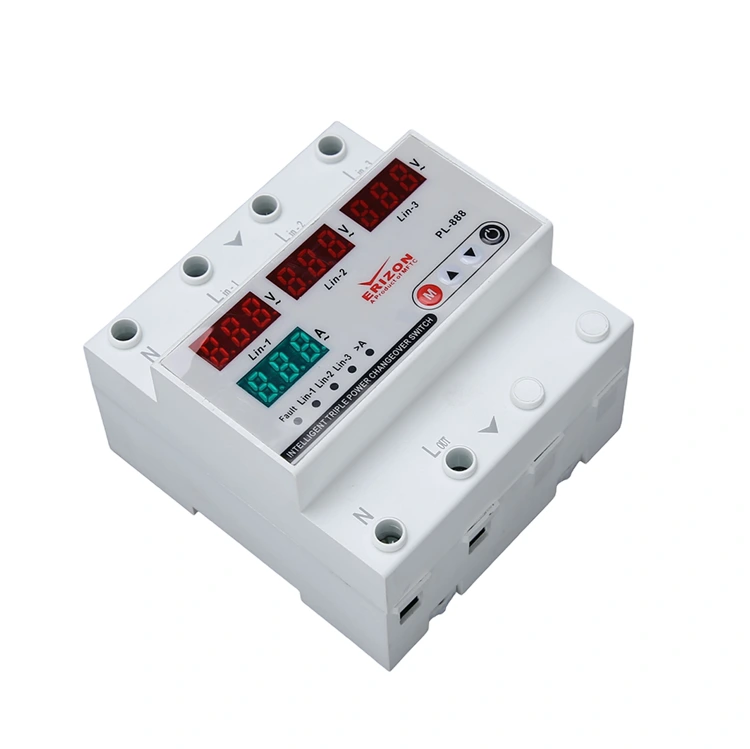

Pelindung Voltan Paparan 3 Fasa Empat

Pelindung Voltan Paparan 3 Fasa Empat ini mempunyai lebihan voltan, bawah voltan, lebihan arus. Penggunaan cip pemeteran khas memastikan ralat pengukuran parameter elektrik seperti kuasa dan penggunaan tenaga berada dalam lingkungan ±1%. Ia dilengkapi dengan paparan LCD dwi skrin untuk pemantauan masa nyata, nilai arus dan voltan. Dan ia juga boleh menyesuaikan ambang overvoltage/undervoltage, nilai arus lebih dan masa kelewatan tindakan untuk memenuhi keperluan aplikasi senario yang berbeza.

Kelebihan

1. Lindungi peralatan elektrik dan memanjangkan hayat perkhidmatan peralatan elektrik: peralatan rumah moden seperti peti sejuk, penghawa dingin, televisyen, komputer dan sebagainya. Voltan lampau, yang boleh membakar papan litar, motor atau komponen teras lain perkakas, atau menyebabkan kebakaran. Voltan lampau: boleh membakar papan litar, motor atau komponen teras lain perkakas. Contohnya, modul kuasa komputer atau pemampat penghawa dingin terdedah kepada terlalu panas di bawah lebihan voltan, malah menyebabkan kebakaran. Undervoltage: Ia boleh menyebabkan perkakas gagal dihidupkan secara normal atau berjalan secara tidak menentu. Dengan memasang Pelindung Voltan Paparan 3 Fasa Empat, anda boleh memotong bekalan kuasa dengan cepat sekiranya voltan tidak normal, menghalang kerosakan pada peralatan besar, pelayan dan sebagainya.

2. Meningkatkan keselamatan elektrik dan mencegah kemalangan keselamatan: Voltan tidak normal bukan sahaja merosakkan peralatan elektrik, tetapi juga boleh menyebabkan kemalangan keselamatan. Sebagai contoh, voltan yang berlebihan boleh menyebabkan penebat wayar merosot, meningkatkan risiko litar pintas atau kebakaran. Voltan bawah membawa kepada kepanasan melampau motor, menyebabkan lebihan beban talian atau kebakaran elektrik.

3. Kos efektif, kos rendah: Pelindung Voltan Paparan 3 Fasa Empat adalah berpatutan, mudah dipasang, kos penyelenggaraan yang rendah. Jika anda tidak memasang peranti ini akan wujud kerana voltan tidak normal yang disebabkan oleh kos pembaikan atau penggantian elektrik. Di samping itu, pelindung ini mempunyai fungsi pemulihan automatik, yang mengurangkan operasi manual pengguna dan lebih selamat dan lebih mudah.

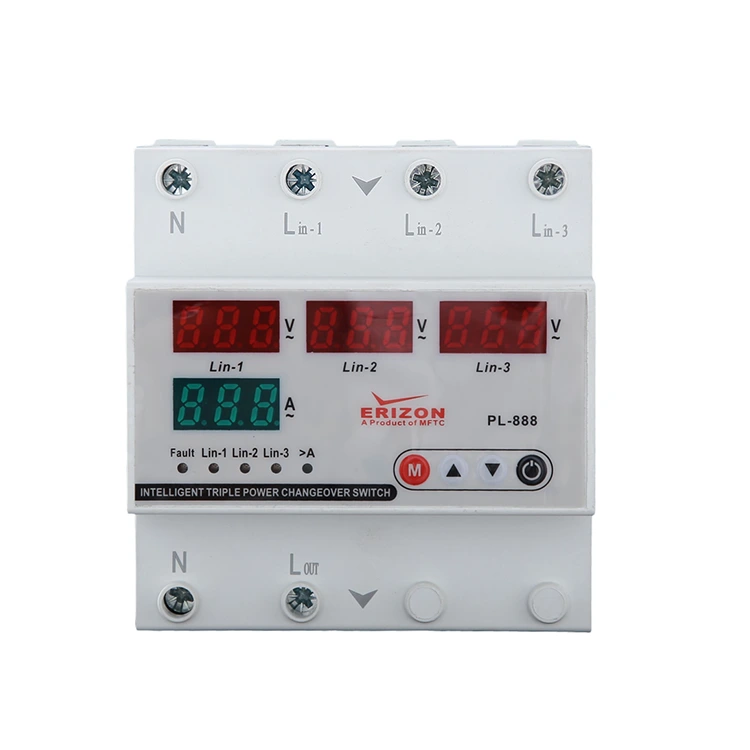

Paparan dan Butang

1 - Butang SET: Butang ini digunakan untuk menyimpan selepas menetapkan/menukar nilai lebihan arus & nilai dan ralat tetapan voltan tinggi/rendah

masa tunggu.

2 - Butang UP: Tingkatkan nilai yang diperlukan.

3 - Butang Bawah: Kurangkan nilai yang diperlukan.

4 - Butang Hidup/Mati Manual

digunakan untuk mengawal hidup/mati output peranti. Apabila output dimatikan, skrin akan memaparkan perkataan "OFF" dan peranti tidak akan disambung semula secara automatik dalam keadaan ini. Jika peranti tidak rosak, tekan butang ini sekali lagi untuk memulakan semula peranti dan menyambung semula penggunaan biasa.

5 - PAPARAN SEMASA

KAWASAN PAPARAN UTAMA: Semasa operasi biasa, voltan input dipaparkan di sini dalam masa nyata. Skrin kekal bercahaya apabila peranti berada dalam keadaan tidak rosak; sekiranya berlaku kerosakan dengan voltan tidak normal (terlalu tinggi atau terlalu rendah), paparan akan berkelip sebagai penggera. Semasa penetapan parameter, paparan akan secara serentak menunjukkan nilai set item pengaturcaraan yang berkaitan (termasuk nilai perlindungan arus lebih, ambang voltan tinggi dan rendah, kelewatan kerosakan dan kelewatan set semula dan parameter lain).

6 - Paparan voltan

Kumpulan paparan dwi: semasa operasi biasa peranti, nilai semasa semasa dipaparkan di sini dan skrin sentiasa menyala dalam keadaan tanpa kerosakan; sekiranya berlaku kerosakan (cth. lebihan arus), paparan berkelip sebagai penggera. Semasa parameterisasi, nilai item terprogram yang sepadan dipaparkan di sini.

7 - Penerangan Penunjuk

A>: Penunjuk ini menyala apabila berlaku kerosakan arus lebih.

V>: Penunjuk ini menyala apabila kerosakan voltan lampau berlaku.

V<: Penunjuk ini menyala apabila kerosakan voltan rendah berlaku.

Keluar: Penunjuk ini menyala apabila peranti memulakan output.

Gambar rajah pendawaian

Wayar neutral dan fasa dari grid mesti disambungkan ke terminal "N" dan "L" pada bahagian "Input" peranti.

Wayar neutral dan fasa peranti yang memerlukan perlindungan voltan lampau dan voltan bawah hendaklah diambil dari terminal "N" dan "L" pada bahagian "output" peranti.

Dimensi
