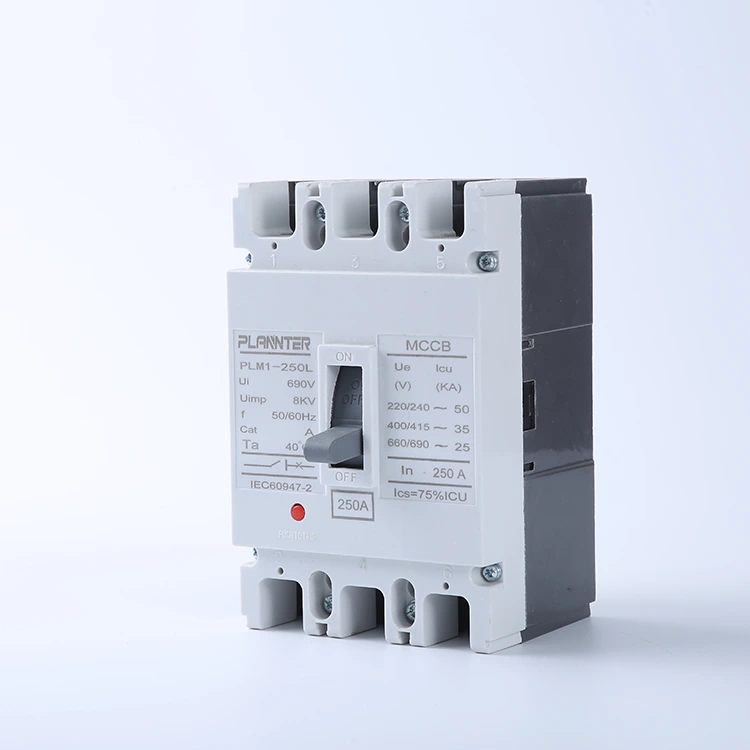

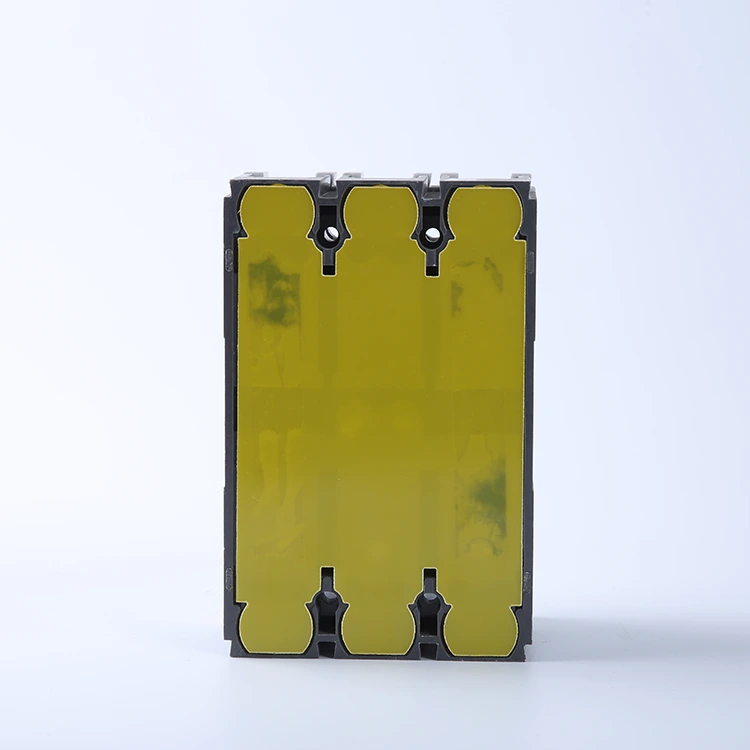

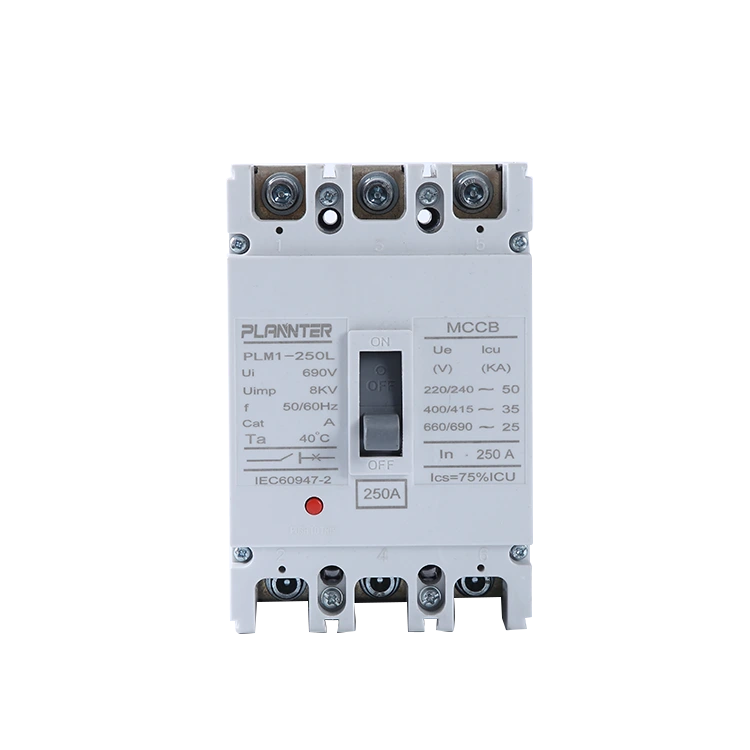

Pemutus Litar Kes Acuan Voltan Tinggi AC

AnPemutus Litar Kes Acuan Voltan Tinggi ACialah peranti perlindungan litar teguh yang direka untuk mengendalikan beban arus tinggi dan situasi litar pintas yang melampau. Ia berfungsi sebagai "pertahanan akhir" untuk sistem kuasa anda, memastikan gangguan walaupun dalam keadaan kerosakan yang teruk.

Dibina dengan bahan tahan arka dan tahan hentaman, pemutus ini memberikan prestasi yang stabil dari segi dimensi, menjadikannya teras yang boleh dipercayai di dalam kabinet kawalan kuasa untuk operasi berskala besar.

Ciri dan Spesifikasi Utama

Julat Voltan

Voltan Operasi Berkadar:AC 400V/690V; Pemutus Litar Kes Acuan Voltan Tinggi AC sesuai untuk aplikasi pengagihan kuasa voltan tinggi gred industri dan menyokong sistem tiga fasa, tiga wayar.

Prestasi Penebat:Mempunyai voltan tahan frekuensi kuasa 3000V dan voltan tahan impuls 8kV, memastikan keselamatan penebat dalam persekitaran voltan tinggi.

Kapasiti Pecah

Litar pintas muktamad Brkapasiti makan:Icu mencapai sehingga 65kA–100kA, membolehkan gangguan litar pantas semasa kerosakan litar pintas yang melampau untuk berfungsi sebagai garis pertahanan terakhir sistem.

Kapasiti Pemutus Litar pintas Perkhidmatan:Ics ≥ 50kA, membolehkan peranti kekal beroperasi walaupun selepas beberapa gangguan kerosakan, sekali gus mengurangkan kos penyelenggaraan.

Penilaian Semasa

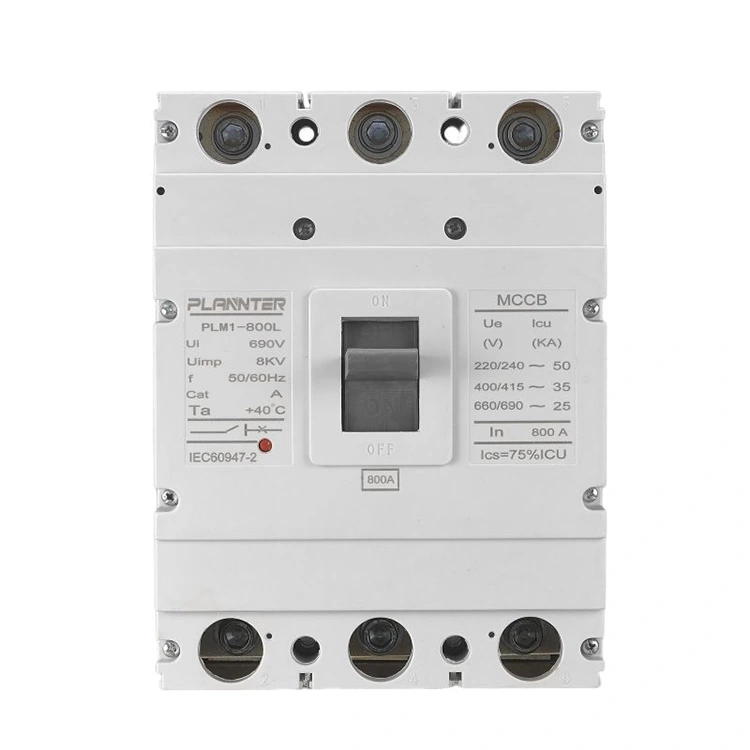

Nilai Semasa:Meliputi julat 250A–1600A, menyokong spesifikasi standard seperti 250A, 400A, 630A, 800A, 1000A, 1250A dan 1600A untuk menampung keperluan beban yang pelbagai.

Tetapan Perjalanan Boleh Laras:Mempunyai julat perjalanan terma 80%–100% In dan julat perjalanan magnetik 4–10 In, membolehkan perlindungan terpilih untuk mengelakkan gangguan tersandung.

Keadaan Operasi

Suhu Ambien:-25°C hingga +70°C, mampu menahan turun naik suhu yang melampau dalam persekitaran perindustrian.

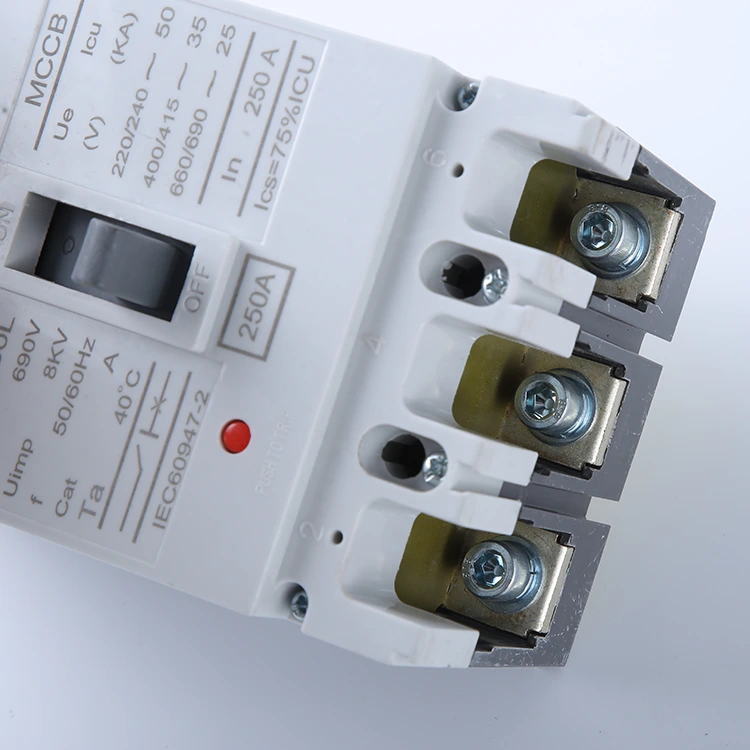

Kaedah Pemasangan:Jenis tetap atau boleh ditarik balik; menyokong sambungan busbar mendatar/menegak dan serasi dengan dimensi pemasangan kabinet pengedaran standard.

Kelas Perlindungan:IP20 (untuk pemasangan kabinet); perumahan itu dibina daripada plastik kejuruteraan tahan suhu tinggi, tahan hentaman dan mematuhi piawaian IEC 60947-2.

Perbezaan Utama: Voltan Rendah lwn. Pemutus Voltan Tinggi

Memahami perbezaan antara perlindungan Voltan Rendah (LV) dan Voltan Tinggi (HV) adalah penting untuk memilih peralatan yang sesuai untuk sistem pengagihan kuasa anda. Inilah cara mereka membandingkan:

Pemutus Voltan Rendah (LV).

• Julat Voltan:Biasanya dinilai untuk sistem sehingga **1000V AC**. Penarafan biasa termasuk 240V dan 400V untuk kegunaan kediaman dan komersial ringan.
• Aplikasi:Digunakan secara meluas dalam papan pengedaran isi rumah, bangunan komersial kecil, dan perlindungan litar akhir (lampu, soket).
• Saiz & Kerumitan:Secara umumnya padat (cth., MCB) dan lebih ringkas dalam reka bentuk, memfokuskan pada beban asas dan perlindungan litar pintas tanpa sistem kawalan arka yang kompleks.

Pemutus Voltan Tinggi (HV).

• Julat Voltan:Direka untuk sistem voltan sederhana hingga tinggi, selalunya antara **3.3kV hingga 72.5kV** atau lebih tinggi.
• Pemadaman Arka:Oleh kerana voltan tinggi menghasilkan arka yang kuat, pemutus ini (seperti kamiPemutus Litar Kes Acuan Voltan Tinggi AC) memerlukan teknologi pelindapkejutan arka termaju, seperti botol vakum, gas SF6 atau grid khusus, untuk mengganggu arus dengan selamat.
• Aplikasi:Penting untuk loji industri berat, stesen penjanaan kuasa, transformer besar dan penyuap pengedaran utama di mana kebolehpercayaan adalah kritikal.
• Perlindungan:Selalunya dilengkapi dengan unit perjalanan elektronik yang canggih untuk penyelarasan terpilih yang tepat dan keupayaan kawalan jauh.

Apakah Jenis Pemutus Litar Voltan Tinggi?

Pemutus litar voltan tinggi dikategorikan mengikut medium yang mereka gunakan untuk memadamkan arka elektrik. Memilih jenis yang betul adalah penting untuk keselamatan dan kecekapan sistem.

Pemutus Litar Vakum (VCB)

• Prinsip:Menggunakan vakum (tekanan < 10⁻⁴ Pa) sebagai medium pelindapkejutan dan penebat arka. Ketiadaan molekul gas menjadikannya amat sukar bagi arka untuk mengekalkan dirinya.
• Ciri-ciri Utama:Saiz padat, hayat perkhidmatan yang panjang dan operasi tanpa penyelenggaraan. Mereka mesra alam kerana mereka tidak menggunakan gas atau minyak.
• Permohonan:Dominan dalam voltan sederhana (sehingga 40.5kV) aplikasi suis dalaman.

Pemutus Litar SF6

• Prinsip:Menggunakan gas Sulfur Hexafluoride (SF6), yang mempunyai kekuatan penebat ~2.5x berbanding udara dan keupayaan pelindapkejutan arka ~100x lebih baik daripada udara.
• Ciri-ciri Utama:Prestasi cemerlang dalam rangkaian penghantaran voltan tinggi (HV) dan voltan lebih tinggi (EHV). Ia boleh dipercayai tetapi memerlukan pengedap yang ketat untuk mengelakkan kebocoran gas.
• Permohonan:Digunakan secara meluas dalam pencawang dan talian penghantaran voltan tinggi luaran (di atas 72.5kV).

Pemutus Litar Letupan Udara

• Prinsip:Menggunakan letupan udara termampat bertekanan tinggi untuk meniup arka, menyejukkan dan memadamkannya dengan cepat.
• Ciri-ciri Utama:Operasi pantas dan selamat api (tiada minyak). Walau bagaimanapun, mereka bising dan memerlukan sistem pemampat udara yang kompleks.
• Permohonan:Dari segi sejarah digunakan untuk sistem voltan sangat tinggi (EHV), walaupun sebahagian besarnya digantikan oleh SF6 dan VCB dalam grid moden.

Di manakah MCCB Voltan Tinggi AC muat?

Walaupun pemutus VCB dan SF6 mengendalikan voltan tahap penghantaran,MCCB Voltan Tinggi ACdireka bentuk untuk pengagihan voltan sederhana industri (cth., 690V hingga 3.6kV). Ia merapatkan jurang antara pemutus voltan rendah standard dan suis voltan tinggi besar-besaran, menawarkan perlindungan yang teguh untuk jentera berat dan pusat kuasa.

Soalan Lazim

Apakah kadaran voltan (Un)?

Voltan operasi berkadar (Un) untuk kamiMCCB Voltan Tinggi ACbiasanya berjulat sehingga **690V AC**. Penarafan ini memastikan pemutus boleh mengendalikan dan mengasingkan litar dengan selamat dalam persekitaran industri voltan tinggi, seperti pusat kuasa besar dan jentera berat.

Bolehkah saya menggunakan MCCB standard untuk bahagian utama pengubah?

Ya, tetapi ia memerlukan pemilihan yang teliti. Pemutus mesti mengendalikan arus masuk pengubah tanpa gangguan tersandung. kamiMCCB Voltan Tinggi ACsiri mempunyai tetapan perjalanan magnet boleh laras (cth., 4–10 kali Masuk), membolehkan anda menetapkan ambang yang cukup tinggi untuk bertolak ansur dengan arus masuk sambil masih memberikan perlindungan litar pintas.

Apakah julat semasa biasa?

Pemutus litar bekas acuan voltan tinggi secara amnya meliputi keperluan amperage yang lebih tinggi berbanding dengan pemutus miniatur standard. Julat kami biasanya merangkumi dari250A hingga 2500A, menjadikannya sesuai untuk penyuap pengedaran utama dan beban industri yang besar.

Bagaimanakah ia berbeza daripada fius?

• Boleh ditetapkan semula:Tidak seperti fius yang mesti diganti selepas kerosakan, MCCB boleh ditetapkan semula selepas tersandung.
• Kebolehlarasan:MCCB membenarkan tetapan perjalanan boleh laras (terma dan magnet), menawarkan koordinasi perlindungan tepat yang tidak dapat disediakan oleh fius tetap.
• Bertukar:MCCB boleh berfungsi sebagai suis manual untuk memutuskan kuasa untuk penyelenggaraan.

Apakah yang berlaku jika saya menggunakan pemutus AC pada sistem DC?

Jangan buat begini.Pemutus AC bergantung pada arus ulang alik yang melintasi sifar untuk memadamkan arka elektrik. Arus DC tidak melepasi sifar, bermakna arka tidak akan padam dan boleh menyebabkan kebakaran atau letupan. Anda mesti menggunakan pemutus yang dinilai khusus untuk aplikasi DC.

Bagaimanakah anda menggantikan MCCB voltan tinggi dengan selamat?

Keselamatan adalah yang utama. Ikuti langkah ini:

1. Nyah tenaga:Matikan bekalan kuasa huluan dan sahkan voltan sifar.
2. Lockout/Tagout:Gunakan peranti penguncian untuk mengelakkan tenaga semula secara tidak sengaja.
3. Putuskan sambungan:Tanggalkan kabel talian dan muatkan (dan neutral jika berkenaan).
4. Gantikan:Nyahlekap unit lama dan pasang yang baharuPemutus Litar Kes Acuan Voltan Tinggi AC, memastikan semua sambungan dikilas mengikut spesifikasi pengeluar.
