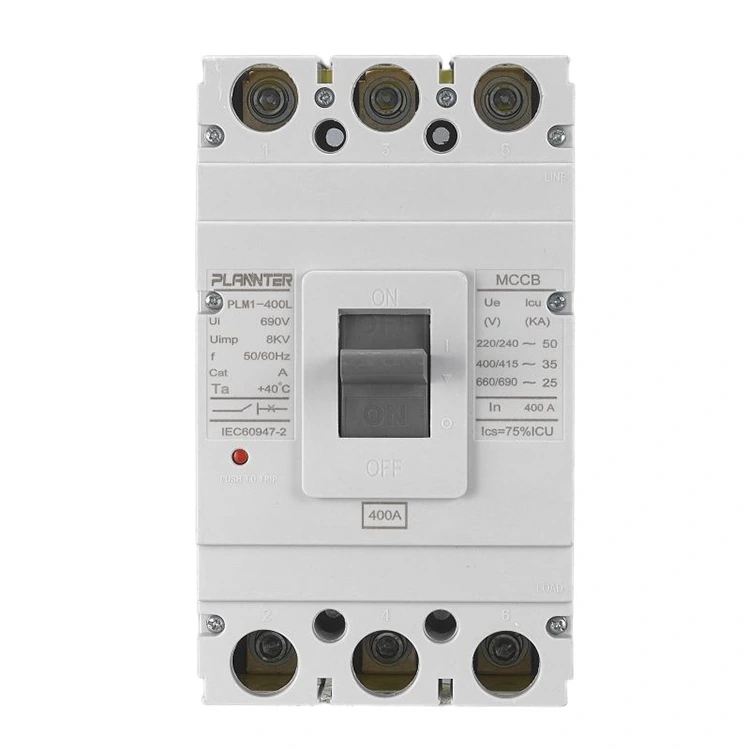

Pemutus Litar Kes Acuan AC 400A Elektrik

Spesifikasi Teknikal MCCB AC 400A Elektrik

• Nilai Semasa (Dalam):400A
• Voltan Operasi Berkadar (Ue):AC 400V / 415V
• Voltan Penebat Berkadar (Ui):Sehingga AC 800V
• Kekerapan Dinilai:50 / 60 Hz
• Bilangan Tiang:3P / 4P pilihan
• Kapasiti Pecah (Icu):50kA – 65kA (IEC 60947-2)
• Kapasiti Pemecahan Perkhidmatan Dinilai (Ic):75% – 100% daripada Icu
• Jenis Unit Perjalanan:Terma-Magnetik / Elektronik (pilihan)
• Ciri-ciri Perjalanan:Lebihan beban boleh laras dan perlindungan litar pintas tetap/boleh laras
• Kehidupan mekanikal:≥ 10,000 operasi
• Kehidupan Elektrik:≥ 20,000 operasi
• Bahan Hubungan:Aloi oksida timah perak
• Kaedah Pemasangan:Pemasangan tetap
• Jenis Sambungan:Sambungan depan / belakang pilihan
• Mekanisme Operasi:Operasi manual dengan mekanisme bermotor pilihan
• Tahap Perlindungan:IP20 (lebih tinggi dengan kepungan)
• Suhu Ambien:-5°C hingga +40°C
• Pematuhan Standard:IEC 60947-2, ISO9001

Ciri-ciri Produk：

√ Kapasiti pecah mencapai 65 kA

√ 400 Penilaian semasa operasi

√ Kenalan diperbuat daripada aloi perak galangan rendah

√ Sistem rangkaian empat bar berkelajuan tinggi

√ Pembinaan padat, pemasangan mudah

√ Melepasi pengesahan rintangan gelung yang ketat

√ Pembuatan automatik mengekalkan keseragaman

√ Gangguan litar pintas serta-merta

√ Perlindungan litar hiliran yang boleh dipercayai

√ Kos cekap dengan keperluan penyelenggaraan yang dikurangkan

Kelebihan Utama 400A AC MCCB

Pengendalian Arus Tinggi:

• Dinilai pada 400A untuk menguruskan beban berat dalam sistem elektrik yang besar
• Menyokong operasi panel utama dan peralatan hiliran yang boleh dipercayai

Tetapan Perjalanan Boleh Laras:

• Unit trip magnet terma membolehkan pelarasan halus untuk perlindungan beban lampau dan litar pintas
• Mengoptimumkan perlindungan berdasarkan jenis beban dan senario aplikasi

Kapasiti Pecah Tinggi:

• Kapasiti pecah muktamad (Icu) 50–65 kA setiap piawaian IEC 60947-2
• Dengan cepat mengganggu arus kerosakan yang teruk untuk melindungi peralatan dan kabel

Reka bentuk padat:

• Penyelesaian penjimatan ruang berbanding pemutus litar bingkai tradisional
• Mudah dipasang dan diselenggara dalam papan panel dan unit pengagihan kuasa

Aksesori Serbaguna:

• Kenalan tambahan pilihan, perjalanan shunt dan modul penggera untuk penyepaduan sistem
• Serasi dengan pelbagai tetapan kawalan dan pemantauan

Ketahanan dan Kebolehpercayaan:

• Sentuhan aloi oksida timah perak dengan pengecapan ketepatan dan kimpalan laser
• Hayat elektrik melebihi 20,000 kitaran dan rintangan sentuhan rendah di bawah 35 mikro-ohm
• Pemasangan dan penentukuran lanjutan memastikan daya operasi dan prestasi yang konsisten

Keselamatan yang Dipertingkatkan:

• Kuk magnet keluli silikon kebolehtelapan tinggi memastikan tindak balas perjalanan litar pintas sub-10ms
• Pemeriksaan kilang 100% dengan skru terminal yang ditentukur tork dan pengesahan rintangan gelung
• Perlindungan yang boleh dipercayai terhadap kerosakan elektrik dan keselamatan kakitangan yang dipertingkatkan

Soalan Lazim

Apakah aplikasi utama MCCB 400A?

• Pemutus Litar Kes Acuan AC 400A Elektrik digunakan dalam panel pengagihan kuasa utama untuk sistem perindustrian, komersial dan kediaman yang besar.
• Melindungi litar daripada beban lampau, litar pintas dan arus kerosakan.
• Memastikan pengendalian peralatan hiliran yang boleh dipercayai seperti motor, transformer dan peralatan besar.

Adakah tetapan perjalanan 400A boleh dilaraskan?

• Ya, MCCB mempunyai unit perjalanan magnet terma dengan tetapan boleh laras.
• Membenarkan penyesuaian berdasarkan jenis beban dan keperluan keselamatan.
• Membantu mengelakkan gangguan tersandung sambil mengekalkan perlindungan yang berkesan.

Apakah perbezaan antara MCCB 3P dan 4P 400A?

• 3P MCCB: Melindungi litar tiga fasa, meninggalkan garis neutral tidak terputus.
• MCCB 4P: Melindungi litar tiga fasa serta garis neutral, menawarkan pemotongan lengkap.
• Pemilihan bergantung pada keperluan sistem dan piawaian keselamatan.

Apakah saiz kabel yang perlu saya gunakan untuk MCCB 400A?

• Saiz kabel bergantung pada jenis pemasangan, bahan penebat dan penurunan voltan yang dibenarkan.
• Biasanya, MCCB 400A dipasangkan dengan kabel antara 120 mm² hingga 185 mm² konduktor tembaga.
• Rujuk Pugao Electric untuk cadangan tepat berdasarkan keadaan projek tertentu.

Berapa kerapkah MCCB 400A perlu diuji?

• Pemeriksaan berkala disyorkan, biasanya setiap 6-12 bulan untuk sistem kritikal.
• Uji untuk operasi mekanikal, tindak balas perjalanan dan integriti sambungan.
• Memastikan Pemutus Litar Kes Acuan AC 400A Elektrik mengekalkan perlindungan yang boleh dipercayai sepanjang hayat perkhidmatannya.
