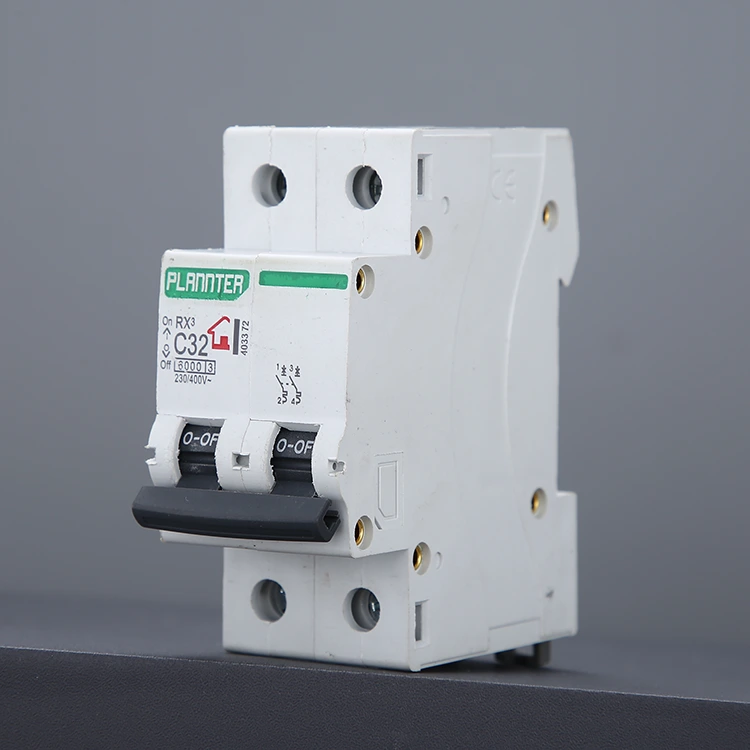

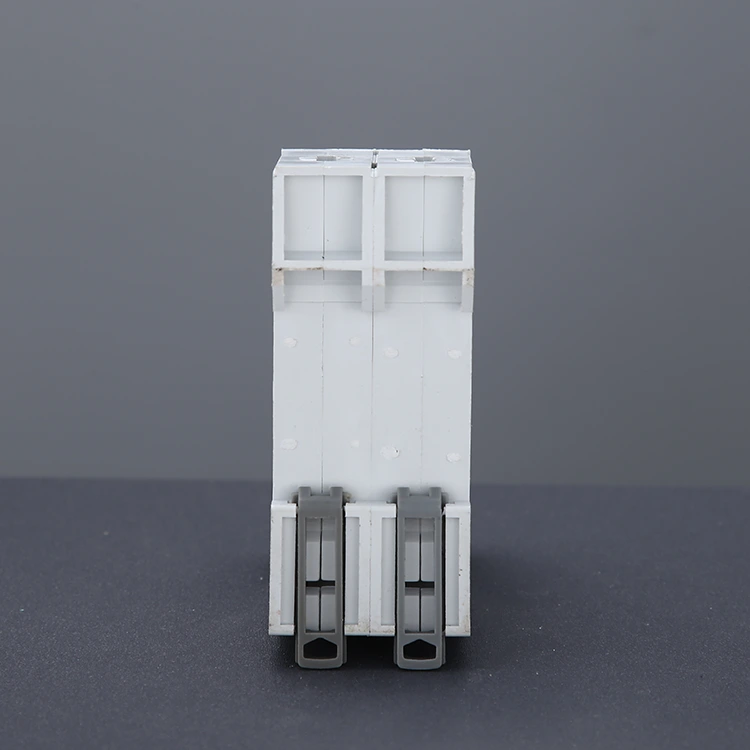

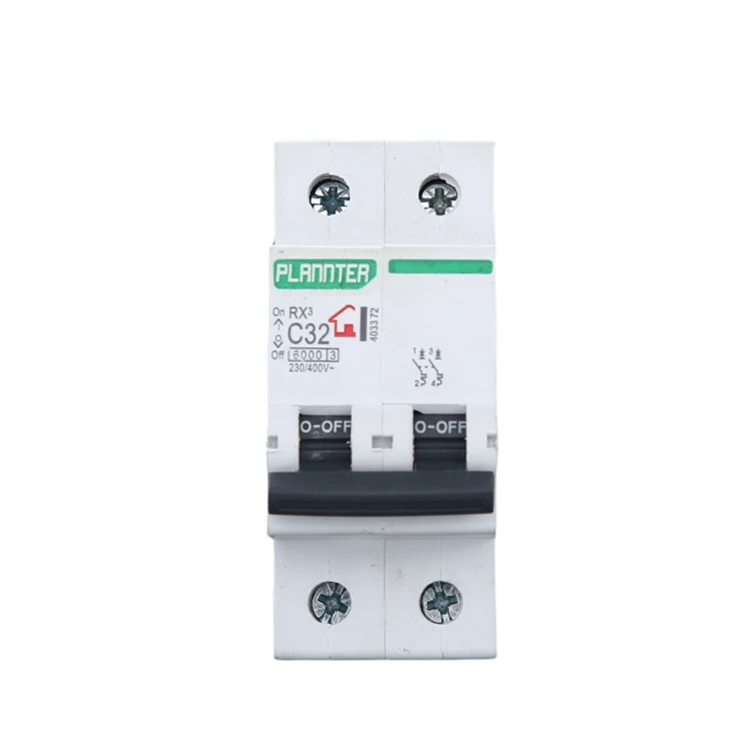

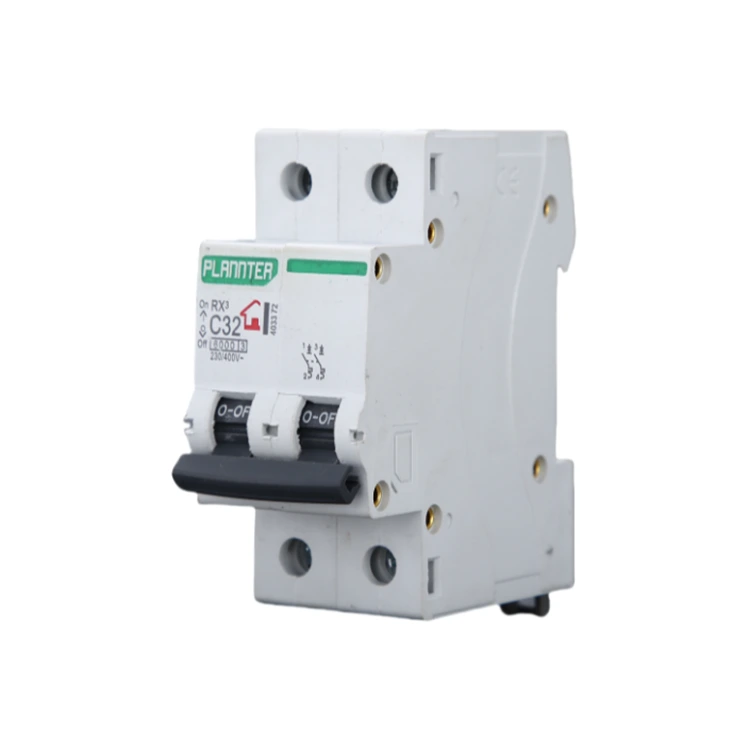

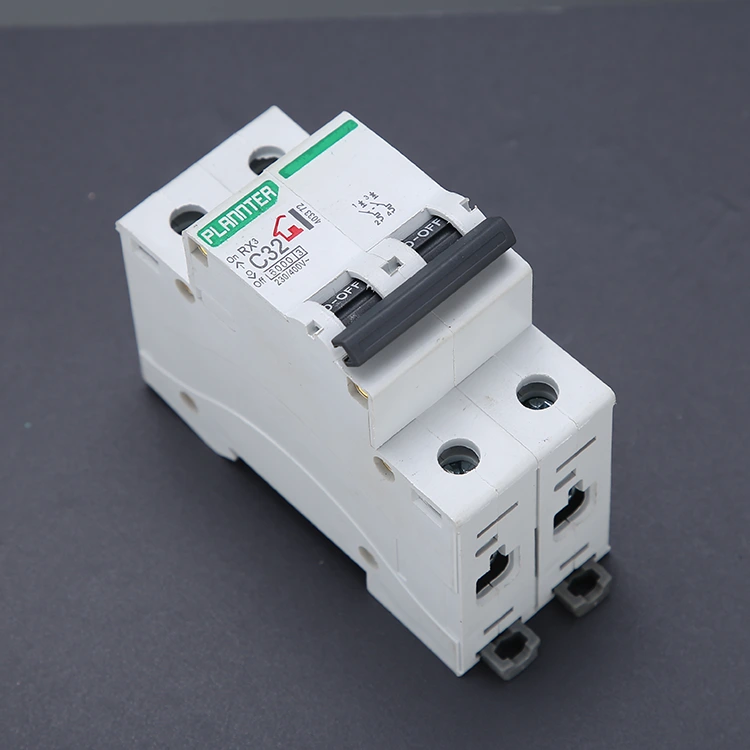

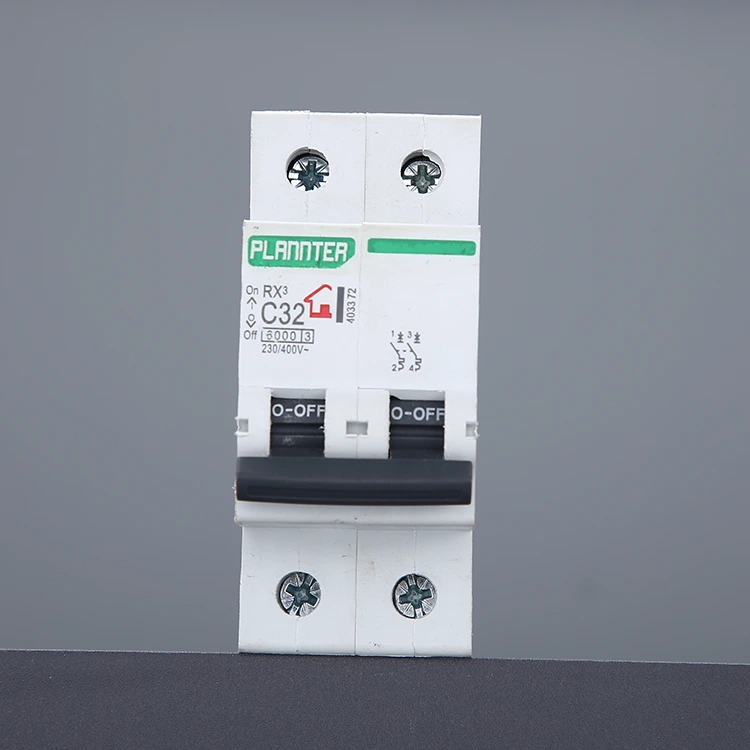

Pemutus Litar Suis Udara DZ47

Pemutus Litar Suis Udara DZ47 berkualiti tinggi ditawarkan oleh kilang PUGAO (Plannter Electric), adalah sejenis peranti perlindungan elektrik yang digunakan dalam litar AC, dengan dua tiang bebas, mampu memotong wayar api dan wayar sifar dalam litar pada masa yang sama. Ia memantau perubahan semasa dalam litar dalam masa nyata melalui mekanisme pelucutan magnet terma terbina dalam atau mekanisme pelucutan elektronik, dan apabila litar terlampau beban, litar pintas dan keadaan abnormal lain, Pemutus Litar Suis Udara DZ47 boleh diputuskan dengan cepat dan automatik untuk memutuskan bekalan kuasa, mengelakkan kerosakan peralatan, kebakaran litar dan kemalangan keselamatan lain. sijil.

Prinsip Kerja

Pemutus Litar Suis Udara DZ47 ialah produk yang sangat standard. Proses pembuatan matang PUGAO dan teknologi canggih menggunakan tiga prinsip operasi teras: tersandung haba, tersandung magnet dan pemadaman arka udara. Produk kami menyediakan perlindungan yang boleh dipercayai untuk beribu-ribu sistem elektrik di seluruh dunia.

1. Perjalanan Terma

Pemutus litar mengandungi jalur dwilogam yang terdiri daripada dua logam dengan pekali pengembangan haba yang berbeza. Apabila arus litar melebihi nilai terkadar tetapi belum mencapai tahap litar pintas, haba yang dihasilkan oleh arus menyebabkan jalur dwilogam membengkok ke satu sisi.

Selepas membongkok ke sudut pratetap, ia mencetuskan pautan mekanikal, menyebabkan pemutus litar tersandung. Memanfaatkan 14 tahun pengalaman penentukuran terkumpul, jalur dwilogam kami diperbuat daripada bahan ketulenan tinggi, menghasilkan tindak balas yang sensitif dan konsisten terhadap turun naik semasa.

2. Perjalanan Magnet

Pemutus litar mengandungi gegelung elektromagnet. Apabila litar pintas berlaku, arus serta-merta melonjak kepada beberapa kali atau bahkan berpuluh kali ganda daripada nilai normal. Arus besar ini menjana medan magnet yang kuat dalam gegelung, serta-merta menarik angker elektromagnet seperti omboh.

Angker memberi kesan secara langsung kepada mekanisme tersandung, mencapai pemotongan kuasa serta-merta peringkat milisaat.

Kilang kami menggunakan kuprum kekonduksian tinggi dan proses kimpalan titik automatik sepenuhnya untuk memastikan mekanisme tidak tersekat atau gagal di bawah impak arus frekuensi tinggi.

3. Sistem Pemadaman Arka

Sejurus sesentuh berpisah, arus voltan tinggi memecahkan udara, menghasilkan arka suhu tinggi, yang ditarik ke dalam ruang pemadam arka yang direka khas. Pelbagai lapisan grid logam membahagikan arka kepada beberapa segmen kecil, menyejukkan dan memadamkannya dengan cepat untuk mengelakkan sentuhan terbakar.

Siri DZ47 kami mengoptimumkan ketumpatan susunan grid pemadam arka, melindungi komponen dalaman dengan berkesan walaupun dalam keadaan tersandung yang kerap.

Kelebihan Teknikal

Pemutus Litar Suis Udara DZ47 PUGAO menggunakan teknologi pemutus sambungan termo-magnet berprestasi tinggi untuk memastikan operasi yang tepat dan boleh dipercayai di bawah pelbagai keadaan operasi yang kompleks. Produk ini mempunyai kelebihan teras berikut:

Kapasiti pecah tinggi: model standard mempunyai kapasiti pecah sehingga 6kA, yang memenuhi keperluan perlindungan litar pintas grid kuasa bandar dan persekitaran industri.

Kebolehgunaan voltan yang luas: menyokong sistem AC 230/400V, keserasian yang kuat, terpakai kepada pelbagai piawaian grid kuasa nasional dan serantau.

Reka bentuk modular: saiz padat, sokongan pemasangan rel DIN, mudah disepadukan dalam semua jenis kotak pengedaran dan kabinet kawalan.

Keupayaan pemadam arka yang kuat: Pemutus Litar Suis Udara DZ47 mengguna pakai struktur yang menggabungkan pengatur jarak seramik berbilang lapisan dan gril pemadam arka logam, yang menekan arka dengan berkesan dan memanjangkan hayat perkhidmatan.

Hayat mekanikal yang panjang: selepas ujian yang ketat, hayat operasi mekanikal adalah sehingga lebih daripada 10,000 kali.

Soalan Lazim

S: Bolehkah pemutus litar siri DZ47 digunakan dalam sistem DC?

J: Tidak. Siri DZ47 ialah suis udara yang direka khusus untuk AC. Arus ulang alik (AC) mempunyai ciri lintasan sifar, dan grid pemadam arka dalamannya secara berkesan memadamkan arka.

Arus terus (DC) tidak mempunyai ciri silangan sifar. Menggunakan pemutus litar AC boleh mengakibatkan arka tidak padam, berpotensi menyebabkan kebakaran. Jika anda mempunyai keperluan sistem solar atau bateri, sila hubungi kami untuk spesifikasi Pemutus Litar DC tertentu.

S: Bagaimanakah cara saya memilih antara tiga lengkung tersandung yang berbeza (B, C dan D)?

J: Pemilihan bergantung pada jenis beban anda:

Jenis B (3-5In): Sesuai untuk beban arus masuk yang rendah, seperti pemanas rintangan dan peralatan komputer semata-mata.

Jenis C (5-10In): Spesifikasi yang paling biasa, sesuai untuk lekapan lampu, perkakas rumah am dan pengagihan kuasa komersial.

Jenis D (10-14In): Sesuai untuk peralatan dengan arus permulaan yang sangat tinggi, seperti motor kecil, pemampat atau pengubah industri.

Pugao mempunyai pasukan teknikal profesional yang boleh memberikan nasihat pemilihan yang tepat berdasarkan lukisan kejuruteraan anda. Hubungi kami untuk menghantar keperluan anda dan dapatkan sebut harga percuma!

Untuk pertanyaan teknikal lanjut, sila rujuk jurutera kami dengan segera; kami akan bertindak balas dengan cepat.
