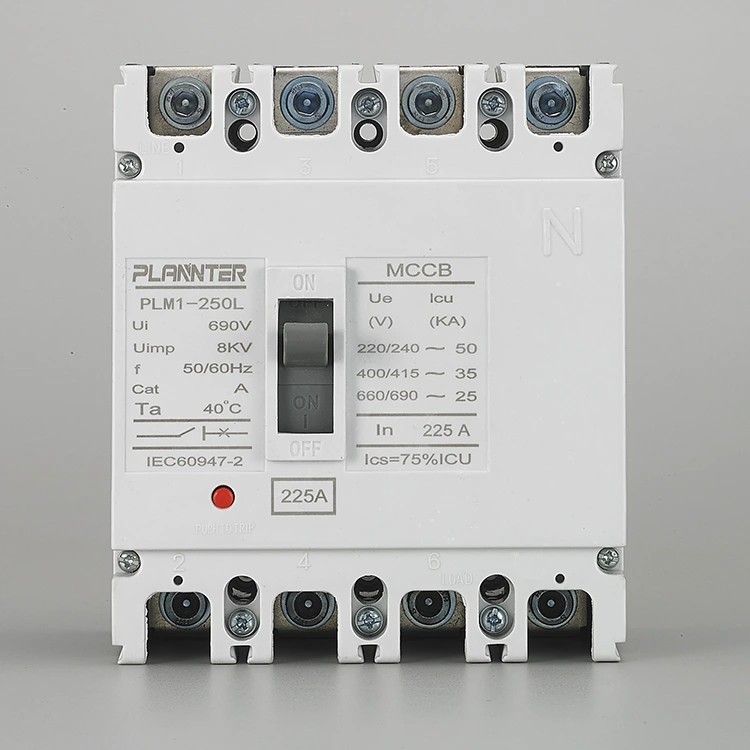

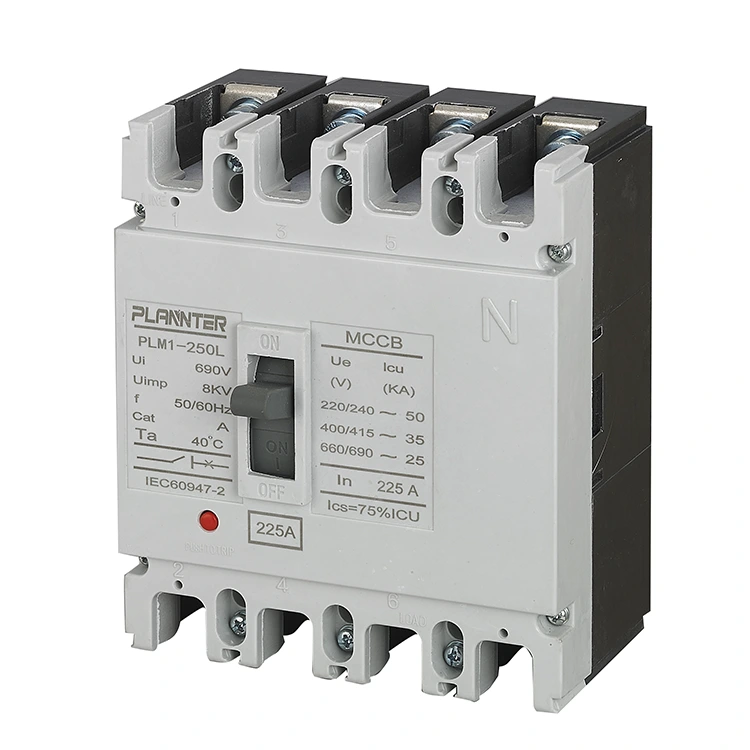

Pemutus Litar Kes Acuan 4 Tiang AC 225A

Apakah itu Pemutus Litar Kes Acuan 4 Tiang AC 225A?

ThePemutus Litar Kes Acuan 4 Tiang AC 225Aialah peranti perlindungan elektrik khusus yang direka untuk melindungi litar tiga fasa dengan garis neutral (L1, L2, L3, N). Dinilai untuk 225 Amperes, ia berfungsi sebagai komponen teras untuk pengagihan kuasa perantaraan, melindungi peralatan hiliran daripada beban lampau dan litar pintas sambil memastikan pengasingan keseluruhan sistem.

Cara Ia Berfungsi, Beroperasi dan Nyahpepijat

Mekanisme Operasi

Unit ini mempunyai mekanisme operasi manual yang jelas dan responsif dengan maklum balas sentuhan yang berbeza. Kedudukan pemegang ditandakan dengan jelas:

• HIDUP:Litar ditutup dan bertenaga.
• DIMATIKAN:Litar terbuka dan dinyahtenagakan.
• TERSESAT:Kedudukan pertengahan yang menunjukkan kerosakan telah berlaku.

Prinsip Kerja

AC 4 Pole Moulded Case Circuit Breaker 225A menggunakan unit trip magnet terma untuk perlindungan dwi-lapisan:

• Perlindungan Terma (Lebihan):Menggunakan unsur dwilogam untuk menyediakan tripping masa songsang. Lebih tinggi arus beban lebih, lebih cepat perjalanan.
• Perlindungan Magnetik (Litar Pintas):Menyediakan tindak balas segera untuk membersihkan arus kerosakan magnitud tinggi (sehingga puluhan kA) serta-merta.

Pentauliahan & Aksesori

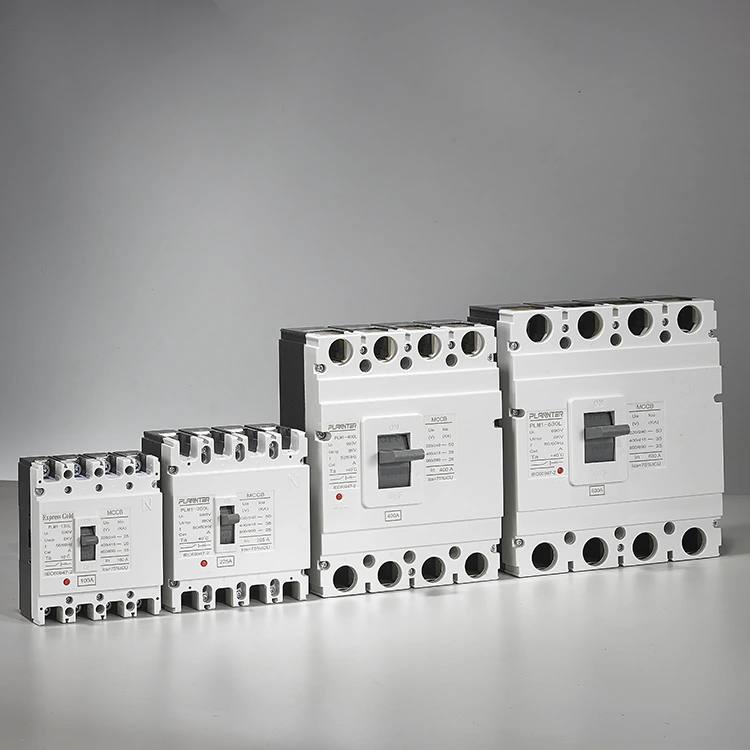

Siri ini menawarkan kebolehkembangan yang kuat untuk keperluan aplikasi tertentu. Pentauliahan melibatkan pemasangan alat tambah yang diperlukan ke dalam slot yang ditetapkan:

• Kenalan Bantu:Untuk isyarat jauh status pemutus.
• Keluaran Shunt:Membolehkan tersandung/membuka pemutus dari jauh.
• Pelepasan Undervoltage:Secara automatik menghalang pemutus jika voltan turun di bawah paras selamat.
• Modul RCD:Menambah perlindungan kebocoran bumi untuk keselamatan menyeluruh.

Ciri dan Spesifikasi Teknikal Utama

Kapasiti

Nilai arus sebanyak225A, sesuai untuk beban pengagihan pertengahan.

tiang

4-Tiang (4P):Melindungi tiga fasa ditambah neutral, memastikan pengasingan lengkap litar.

Voltan

Direka untuk rangkaian pengedaran AC standard (biasanya 400V/690V AC).

Unit Perjalanan

StandardThermal-Magneticunit dengan tetapan boleh laras atau tetap bergantung pada varian model.

Penilaian Gangguan

Kapasiti pemutus litar pintas tinggi (Icu) mampu mengendalikan puluhan kiloampere dengan selamat.

Melekap

Menggunakan selamatsambungan terkunci, memastikan antara muka elektrik yang boleh dipercayai untuk aplikasi arus tinggi.

Pembinaan

Reka bentuk bekas acuan teguh yang tahan hentaman dan stabil dari segi dimensi.

Jaminan Kualiti & Penghantaran

Di Pugao Electric, prinsip kami ialah "menghalang kecacatan daripada berkembang ke peringkat seterusnya."

• Pemeriksaan 100%:Setiap unit menjalani ujian mekanikal, elektrikal dan alam sekitar sebelum penghantaran.
• Pembungkusan Gred Eksport:Pemutus Litar Sarung Acuan AC 4 Tiang 225A dilindungi untuk menahan pengendalian jarak jauh.
• Penghantaran Cepat:Model biasa selalunya tersedia daripada inventori, manakala pesanan tersuai mengikut garis masa pengeluaran yang disahkan.

<

Spesifikasi produk

Soalan Lazim

Mengapa menggunakan 4-Tiang dan bukannya 3-Tiang?

Pemutus 4 kutub memutuskan sambungan ketiga-tiga fasadankonduktor neutral secara serentak. Ini penting untuk:

• Keselamatan:Memastikan pengasingan keseluruhan litar untuk kakitangan penyelenggaraan.
• Sistem Kuasa Sandaran:Diperlukan untuk suis pemindahan (ATS) untuk mengelakkan gelung neutral-ke-tanah apabila bertukar antara kuasa utiliti dan penjana.
• Tebatan Harmonik:Melindungi daripada arus neutral yang disebabkan oleh beban bukan linear (seperti VFD dan komputer).

Apakah kadaran voltan?

ThePemutus Litar Kes Acuan 4 Tiang AC 225Abiasanya dinilai untuk voltan pengedaran industri standard, biasanya menyokong400V hingga 690V ACsistem. Sila rujuk papan nama khusus pada unit untuk voltan operasi berkadar tepat (Ue) dan voltan penebat (Ui).

Apakah Jenis Unit Perjalanan?

Model standard menggunakan aUnit Perjalanan Terma-Magnet:

• Terma:Menyediakan perlindungan masa songsang terhadap lebihan beban menggunakan jalur dwilogam.
• Magnetik:Memberi perlindungan serta-merta terhadap litar pintas.

Nota: Unit perjalanan elektronik mungkin tersedia untuk tetapan yang lebih tepat.

Apakah kapasiti pecah?

Kapasiti pemecahan (Icu) berbeza mengikut varian model tertentu tetapi direka untuk mengendalikan arus kerosakan yang ketara yang tipikal bagi taburan perantaraan. ThePemutus Litar Kes Acuan 4 Tiang AC 225Aumumnya menawarkan kapasiti pecah daripada25kA sehingga 85kA(pada 400V), memastikan ia boleh mengganggu litar pintas dengan selamat tanpa kerosakan.
