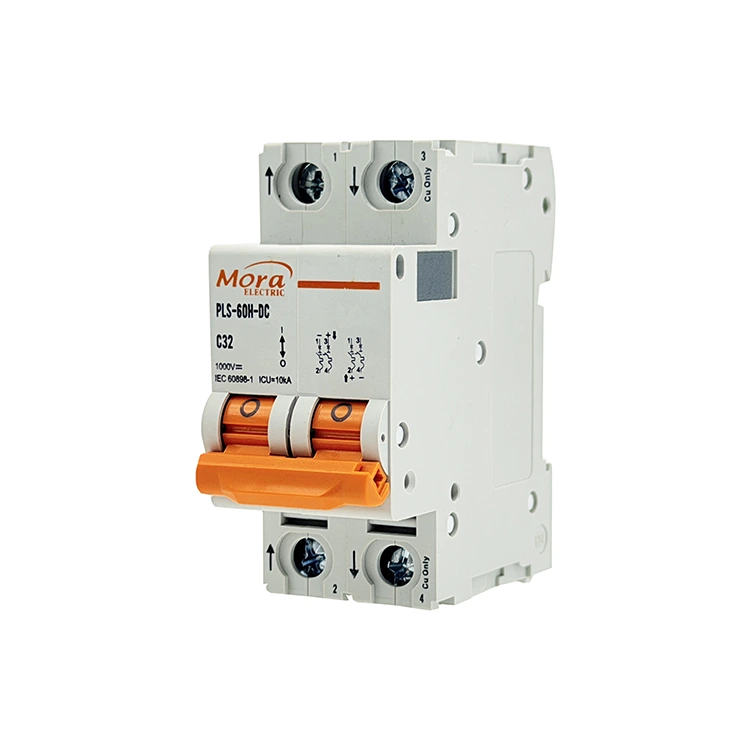

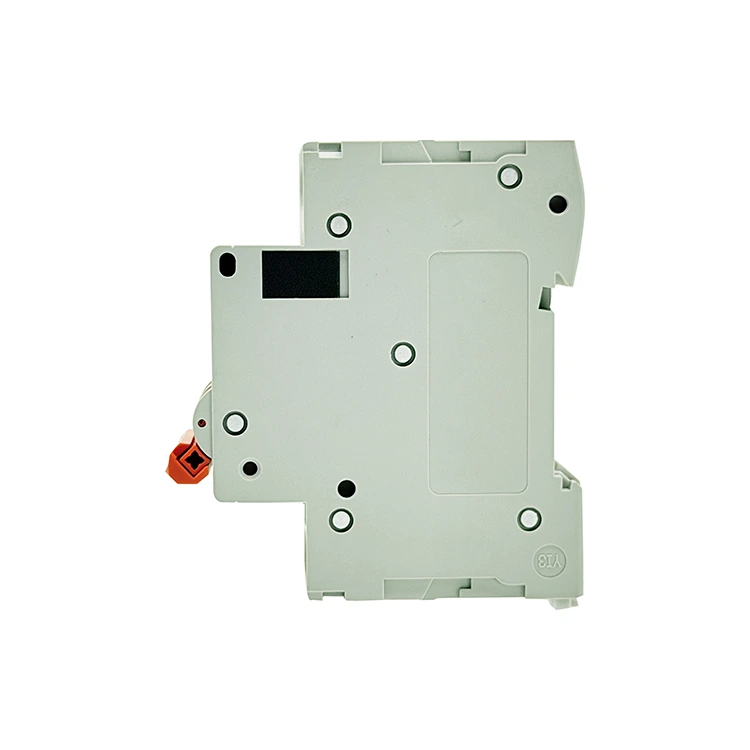

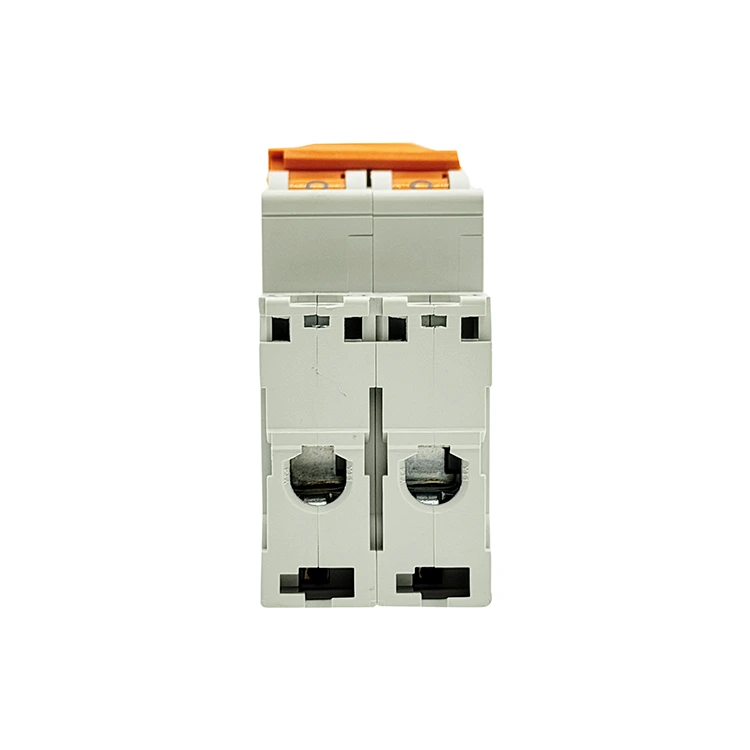

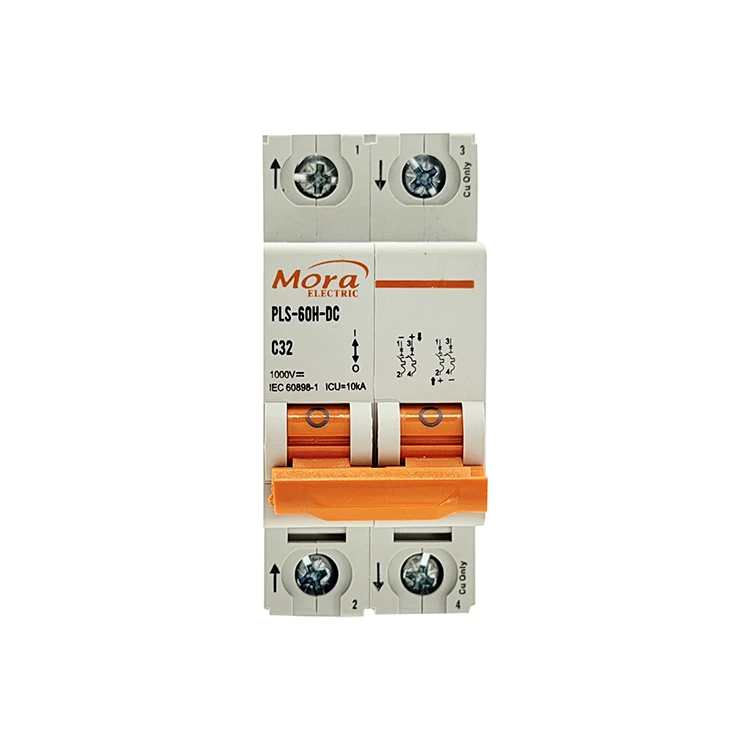

C65 2 Kutub Pemutus Litar DC

Sebagai kilang C65 2 Pole DC Circuit Breaker yang dipercayai berpangkalan di China, PUGAO (Mora) mengeluarkan suis voltan rendah berbilang kutub yang direka untuk memutuskan kedua-dua garisan positif dan negatif secara serentak; pemutus terma-magnetik 2P ini bergantung pada kimpalan titik automatik dan ruang arka magnet dwi berkapasiti tinggi untuk mengendalikan permintaan telekom dan fotovoltaik yang menuntut.

Definisi Teknikal

C65 2 Pole DC Circuit Breaker ialah peranti keselamatan elektromekanikal bersepadu yang dibina untuk mengurus dan mengganggu gelung arus terus (DC) voltan tinggi sehingga 500V. Walaupun alternatif kutub tunggal hanya mengganggu satu sisi garisan, konfigurasi 2 kutub mengendalikan kedua-dua konduktor positif dan negatif secara serentak. Gangguan dwi talian ini menyediakan pengasingan galvanik yang lengkap dan penting untuk rangkaian terapung yang tidak berasas.

Pemutus litar miniatur 2P kami mengikat dua kutub bebas dengan mekanisme perjalanan biasa dalaman. Jika mana-mana kutub mengesan kerosakan, kedua-dua talian terbuka serta-merta, menghalang voltan daripada mengumpan balik melalui konduktor yang tinggal.

Tatasusunan PV Solar Terapung 500V

Dalam tatasusunan suria di mana voltan sistem dinaikkan untuk memaksimumkan kecekapan penyongsang, membumikan garisan negatif selalunya tidak praktikal. Pemutus Litar DC 2 Kutub C65 disambungkan ke output positif dan negatif rentetan PV. Dengan mengasingkan kedua-dua kekutuban, ia menghapuskan sepenuhnya bahaya kejutan yang berpotensi ke tanah semasa gelung penyelenggaraan siang hari.

Sistem Penyimpanan Tenaga Bateri Berkapasiti Tinggi

Bank bateri industri dan konfigurasi storan suria luar grid sering dijalankan pada persediaan 120V hingga 400V DC. Peranti satu kutub tidak boleh membersihkan kerosakan dua bumi dengan selamat dalam litar ini. Melaksanakan sistem 2 kutub ini memastikan bahawa litar pintas di mana-mana dalam kepungan bateri mencetuskan penutupan yang bersih dan menyeluruh.

Infrastruktur Mengecas Pantas Kenderaan Elektrik

Stesen pengecasan pantas komersial menggunakan laluan DC voltan tinggi untuk memindahkan tenaga ke dalam bateri kenderaan. Pemutus litar ini bertindak sebagai pusat pemeriksaan pengasingan setempat antara sublitar penerus dalaman dan kord pendispensan utama, memberikan juruteknik perkhidmatan kaedah mekanikal untuk memutuskan semua talian kuasa sekaligus.

Spesifikasi Teknikal

Had prestasi dan bahan mentah yang disenaraikan di bawah disahkan melalui meja kerja ujian automatik di tingkat pengeluaran kami:

Faedah Teknikal Pemutus Litar DC 2 Kutub C65

1. Pautan Perjalanan Segerak Dua Kutub

Apabila litar pintas voltan tinggi berlaku pada satu rel, lonjakan voltan tidak simetri boleh merosakkan penyongsang atau pelayan data anda. C65 2 Pole DC Circuit Breaker kami menampilkan bar perjalanan mekanikal dalaman yang menghubungkan kedua-dua kutub dalaman. Walaupun litar pintas berlaku secara eksklusif pada rel positif, pautan dalaman secara mekanikal memaksa kedua-dua kutub terbuka dalam masa 5 milisaat, mengeluarkan vektor bahaya yang berpotensi daripada keseluruhan sublitar.

2. Pemadam Arka Magnet Kekal Bersambung Siri

Voltan DC yang lebih tinggi menghasilkan arka elektrik yang lebih panjang dan lebih sengit apabila sesentuh berpisah. Untuk mengatasinya, pemutus 2P kami menyalurkan laluan semasa melalui dua ruang arka berbeza secara bersiri. Setiap ruang mengandungi magnet kekal terbina dalam yang menggunakan daya elektromagnet untuk meregangkan arka dan menolaknya ke dalam dua grid penyejukan keluli 9 plat individu. Reka bentuk dwi ruang ini membelah voltan arka, memadamkan tenaga 500V DC lebih pantas daripada susun atur satu tiang.

3. Pengilangan Automatik dan Penentukuran Konsisten

Variasi dalam pemasangan dalaman boleh menyebabkan satu tiang ketinggalan di belakang yang lain semasa acara perjalanan, mewujudkan ketidakseimbangan garisan sementara. PUGAO (Mora) menghapuskan pembolehubah manusia ini dengan menggunakan barisan pengeluaran automatik sepenuhnya untuk pemutus litar mini kami. Penebuk, kimpalan titik dan penempatan komponen dalaman diuruskan oleh jentera automatik, memastikan rintangan dalaman yang sama dan pemasaan mekanikal segerak merentas kedua-dua kutub.

Penyelesaian Medan Diagnostik Biasa

• Pemutus litar tersandung serta-merta apabila ditukar ke kedudukan 'ON' Punca Punca: Punca pintas mati langsung wujud di antara wayar pengedaran positif dan negatif ke hilir, atau kerosakan pembumian telah berlaku dalam sistem tidak dibumikan. Penyelesaian: Asingkan pemutus. Gunakan penguji rintangan penebat (megohmmeter) pada abah-abah pendawaian hiliran untuk mencari konduktor terpintas atau jaket penebat yang rosak. Pastikan jumlah arus berterusan tidak melebihi penarafan nominal.

• Pencairan setempat atau terik muncul pada satu port terminal Punca Akar: Skru terminal tidak diketatkan kepada tork yang disyorkan semasa pemasangan, atau saiz wayar yang tidak sepadan menyebabkan helai kuprum terpusing longgar. Penyelesaian: Potong sebarang hujung kabel yang hangus atau teroksida. Tanggalkan semula penebat, masukkan teras wayar bersih sepenuhnya ke dalam pengapit terminal jenis terowong, dan gunakan alat yang ditentukur untuk tork skru kepada 2.5 Nm.

Soalan Lazim Teknikal

Mengapakah sistem DC 500V mesti menggunakan pemutus 2 kutub dan bukannya pendawaian dua pemutus kutub tunggal bersebelahan?

Pemutus kutub tunggal bebas tidak mempunyai hubungan mekanikal dalaman. Jika kerosakan berlaku, satu pemutus mungkin membuka pecahan milisaat sebelum yang lain, atau satu mungkin gagal tersandung sepenuhnya. Ini menjadikan rel bertentangan bertenaga sepenuhnya dan voltan suapan belakang ke dalam sistem, membahayakan kakitangan perkhidmatan dan menyebabkan kerosakan peralatan.

Apakah yang berlaku di dalam kebuk dwi arka jika garisan positif dan negatif yang masuk adalah berwayar silang?

Pendawaian silang mengubah arah gelung semasa melalui komponen dalaman. Apabila sesentuh putus, magnet kekal dalaman akan menarik arka elektrik ke bawah ke arah mekanisme penyelak mekanikal dan bukannya menolaknya ke atas ke dalam grid penyejuk keluli. Arka yang terperangkap akan mencairkan komponen dalaman dan perumah luar PA66 dengan cepat.

Bagaimanakah haba ambien yang tinggi di dalam kepungan penggabung suria luar mempengaruhi prestasi peranti 2 kutub ini?

Elemen beban terma dwilogam kami ditentukur kepada garis dasar 30°C standard. Jika pengudaraan kotak yang lemah digabungkan dengan haba ambien menolak suhu dalaman kepada 55°C, elemen dalaman di dalam Pemutus Litar DC C65 2 Kutub berkembang lebih awal daripada jadual. Ini menganjakkan ambang perjalanan terma berkesan kepada kira-kira 83% daripada nilai papan nama terkadarnya, yang memerlukan sama ada pengudaraan aktif atau mengurangkan beban sasaran.
