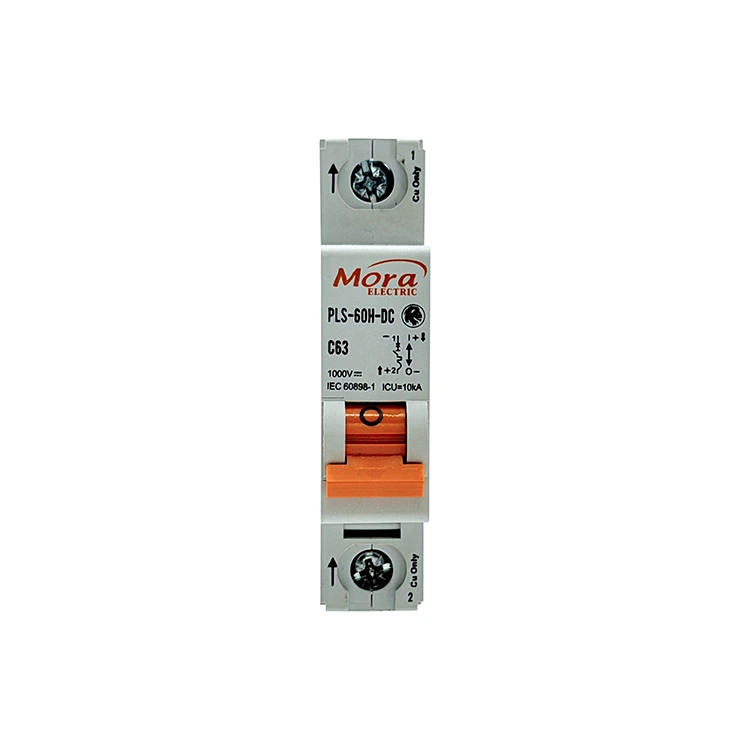

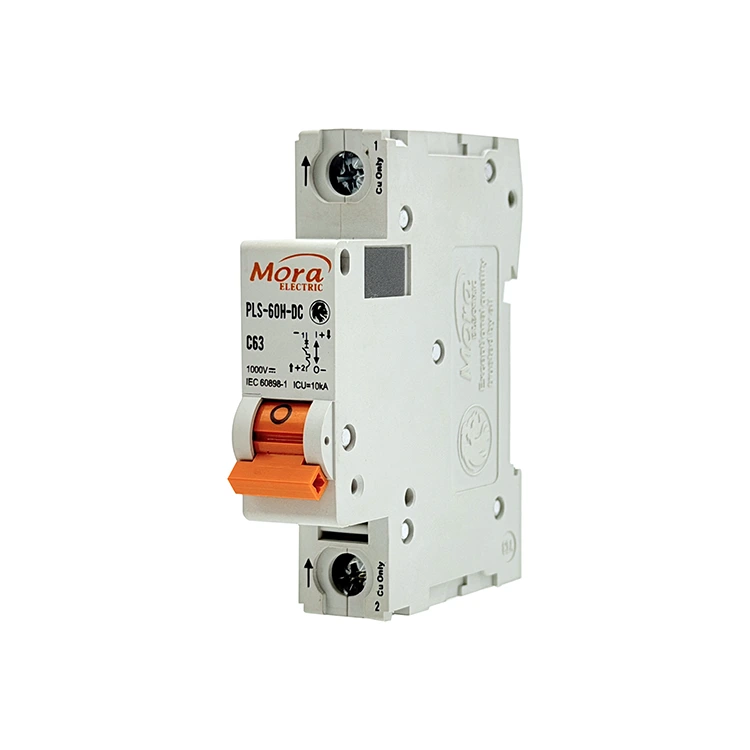

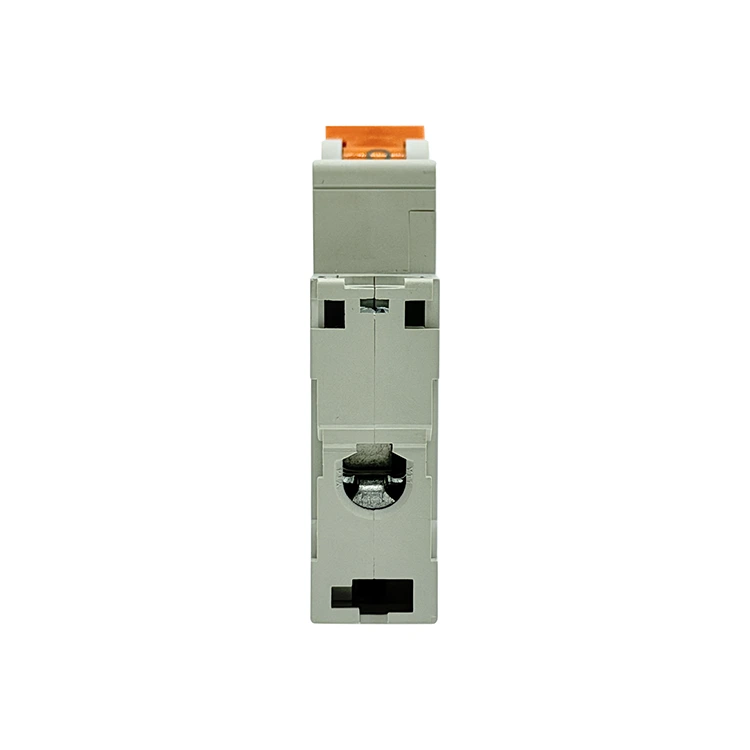

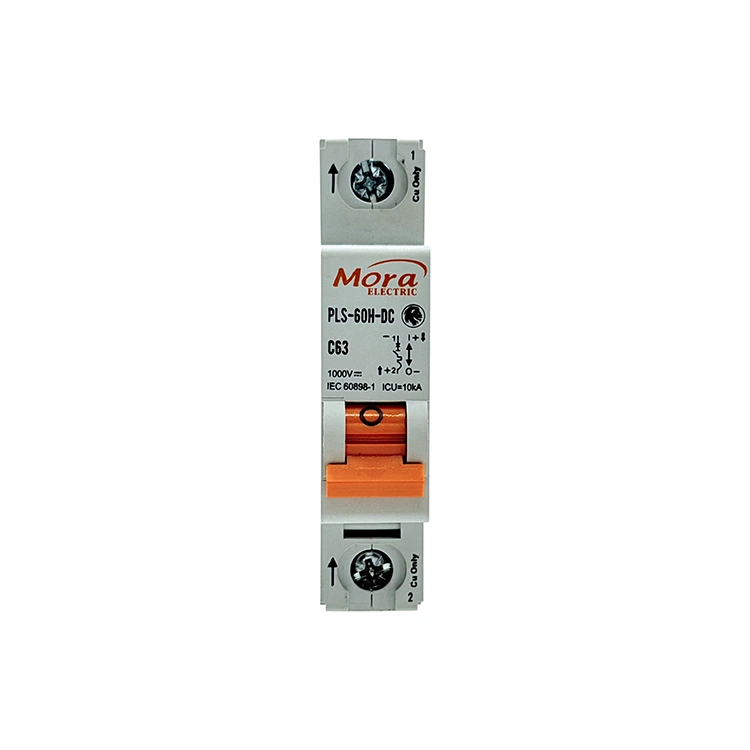

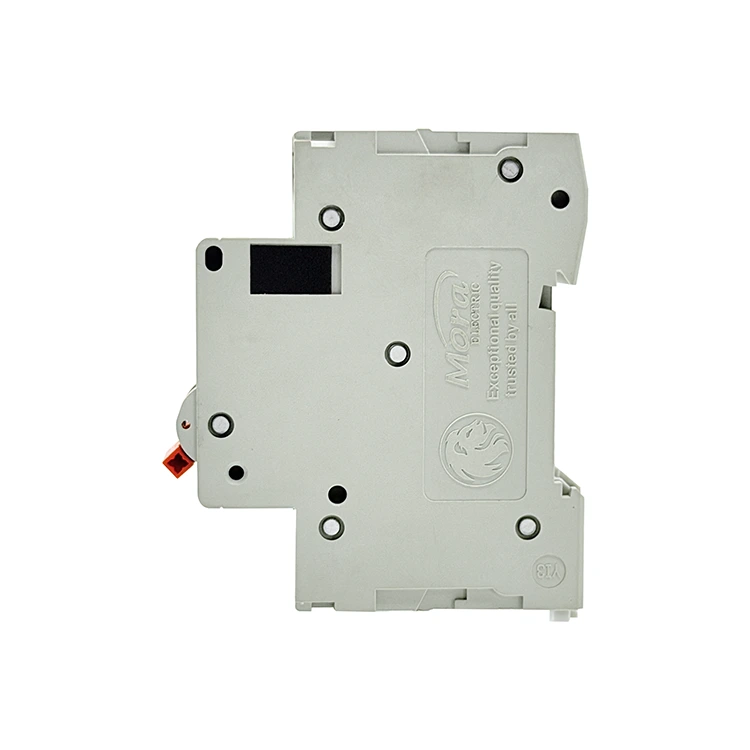

C65 Pemutus Litar DC 1 Tiang

PUGAO (jenama: Mora) beroperasi sebagai kilang C65 1 Pole DC Circuit Breaker khusus di China, membekalkan suis kutub tunggal tugas berat yang direka khusus untuk aplikasi DC; pemutus terma-magnet 1P kami mempunyai sistem pemadam arka magnet kekal untuk menghapuskan pembakaran sentuhan dalam rentetan solar dan rangkaian telekomunikasi.

Definisi Teknikal & Aplikasi Praktikal

C65 1 Pole DC Circuit Breaker ialah suis mekanikal yang direka untuk melindungi gelung elektrik DC fasa tunggal. Tidak seperti garisan arus ulang alik (AC), gelung arus DC tidak mempunyai titik silangan sifar semula jadi. Apabila sesentuh terbuka di bawah beban, arka elektrik yang terhasil adalah berterusan dan sangat stabil.

Pemutus kutub tunggal kami mengasingkan rel positif litar DC, menggunakan daya mekanikal yang disasarkan dan pecutan magnet untuk memecahkan kerosakan sebelum ia menyebabkan kerosakan haba seluruh sistem.

Sistem Fotovoltaik Suria

Dalam tatasusunan suria kediaman dan komersial, rentetan panel individu mengeluarkan voltan DC berterusan. Pemutus litar ini dipasang dalam kotak penggabung pada lapisan keluaran (dari 12V hingga 250V DC). Ia mengasingkan rentetan individu, menghalang kerosakan arus terbalik atau seluar pendek pendawaian daripada merebak merentasi tatasusunan suria.

Pusat Data Telekom & Sistem UPS

Perkakasan komunikasi moden berjalan pada sistem sandaran bateri 48V hingga 110V DC. C65 1 Pole DC Circuit Breaker menyediakan perlindungan yang disasarkan untuk rak peralatan individu, mengasingkan kegagalan komponen setempat tanpa mengganggu kuasa kepada sistem rangkaian bersebelahan.

Automasi Perindustrian

Gelung kawalan DC industri setempat, sistem pengendalian bahan, dan litar pengurusan bateri kenderaan elektrik dalaman menggunakan pemutus kutub tunggal untuk mewujudkan zon kuasa yang berbeza dan terpencil dengan selamat antara modul pengecasan dan storan bateri utama.

Spesifikasi Teknikal

Matriks berikut menggariskan had operasi piawai dan komposisi bahan yang disahkan pada bangku ujian kawalan kualiti kami:

Kelebihan Teknikal Teras

1. Pemadaman Arka Magnet 5-milisaat

Arka arus terus boleh memusnahkan sesentuh kuprum dalam masa pecahan sesaat jika dibiarkan tanpa kawalan. Untuk menyelesaikannya, Pemutus Litar C65 1 Kutub DC kami menggabungkan dua magnet kekal dalaman. Apabila kerosakan berlaku dan sesentuh terpisah, medan magnet memaksa arka menjauhi permukaan sesentuh dan memacunya ke dalam grid penyejuk keluli 9 plat. Grid membelah, menyejukkan dan memadamkan arka dalam masa 5 milisaat, meminimumkan haus pada permukaan sentuhan.

2. Kawalan Lebihan Dwilogam Ketepatan Tinggi

Lebihan beban berterusan secara beransur-ansur merendahkan penebat wayar, mewujudkan bahaya kebakaran yang teruk. PUGAO (Mora) menggunakan jalur dwilogam yang ditentukur yang terdiri daripada dua logam terikat dengan kadar pengembangan haba yang berbeza. Arus lampau berterusan memanaskan jalur, menyebabkan jalur itu bengkok dan mencetuskan tuil trip. Persediaan mekanikal ini menghalang perjalanan palsu yang disebabkan oleh pancang permulaan ringkas sambil memastikan pengasingan yang boleh dipercayai semasa beban berlebihan yang tulen.

3. Kimpalan Titik Automatik

Pemasangan dalaman manual boleh membawa kepada rintangan sambungan berubah-ubah dan titik perjalanan yang tidak konsisten. Kemudahan pengeluaran kami menggunakan barisan pemasangan automatik yang dilengkapi dengan unit kimpalan titik automatik. Dengan membetulkan shunts kuprum dalaman dan mekanisme tersandung ke kedudukan yang tepat, kami memastikan rintangan dalaman yang seragam merentasi semua larian pengeluaran, menghalang pemanasan lampau setempat di dalam kabinet pengedaran.

Pemasangan Medan

1. Asingkan Sumber Kuasa:Persediaan Keselamatan. Buka suis pemutus solar utama atau blok fius pengasingan bateri di hulu. Gunakan multimeter digital yang ditentukur untuk mengesahkan bahawa terdapat 0V pada talian masuk sebelum memasang perkakasan C65 1 Pole DC Circuit Breaker.

2. Selamat ke Rel DIN:Perhimpunan Kandang. Pasangkan dasar pemutus pada rel DIN 35mm standard. Pastikan kedua-dua klip penahan pegas atas dan bawah dikunci dengan kukuh pada kedudukannya, menghalang pergerakan semasa mengendalikan pemegang togol.

3. Jajarkan Penunjuk Kekutuban:Langkah Kritikal. Pemutus DC adalah arah. Cari penunjuk (+) dan (-) yang dicop bersebelahan dengan port terminal. Wayar bekalan masuk positif mesti memasuki terminal input positif yang ditetapkan. Membalikkan pendawaian ini menghalang magnet dalaman daripada menarik arka elektrik ke dalam grid penyejukan.

4. Terminal Konduktor Tork:Pengesahan Akhir. Masukkan konduktor kuprum yang dilucutkan dengan bersih ke dalam terminal terowong. Gunakan pemutar skru tork yang ditentukur untuk mengetatkan skru terminal kepada 2.0–2.5 Nm. Sambungan longgar menyebabkan pemanasan setempat dan tersandung terma pramatang.

Soalan Lazim Teknikal & Kejuruteraan

Mengapakah pemutus DC kutub tunggal ini tidak boleh digunakan dalam talian pengedaran AC standard?

Sistem penindasan arka dalaman bergantung pada magnet kekal arah. Dalam sistem AC, arus secara berterusan bertukar arah 50 atau 60 kali sesaat. Arus ulang alik ini memaksa arka keluar ke arah selongsong plastik dan bukannya ke dalam ke dalam grid penyejukan keluli, menyebabkan kegagalan bencana cengkerang.

Apakah yang menyebabkan pemutus DC meledingkan atau cair jika kekutuban pendawaian terbalik secara tidak sengaja semasa pemasangan medan?

Apabila kekutuban diterbalikkan, medan magnet dalaman menolak arka elektrik dari grid penyejukan dan menahannya terus ke atas kenalan aloi perak. Arka yang terperangkap menjana suhu setempat melebihi 1,000°C, mencairkan mekanisme dalaman dan selongsong polimer PA66 dan bukannya memadamkannya dengan selamat.

Bagaimanakah suhu operasi ambien di dalam kotak penggabung tertutup mengubah ambang tersandung haba?

Jalur dwilogam kami ditentukur untuk suhu ambien garis dasar 30°C. Jika bahagian dalam kotak pengedaran yang dimeterai mencapai 50°C disebabkan oleh cahaya matahari langsung, jalur dwilogam di dalam Pemutus Litar DC 1 Kutub C65 akan dipanaskan, menyebabkan ia tersandung pada kira-kira 85% hingga 90% daripada arus terkadarnya yang dicop. Untuk persekitaran suhu tinggi, kami mengesyorkan mengurangkan beban atau melaraskan parameter pemilihan ke atas.
