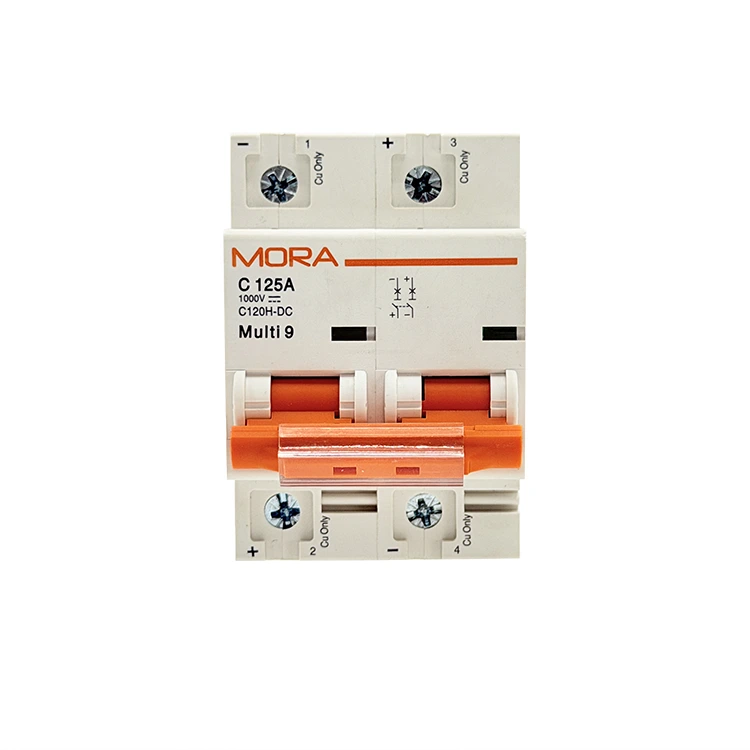

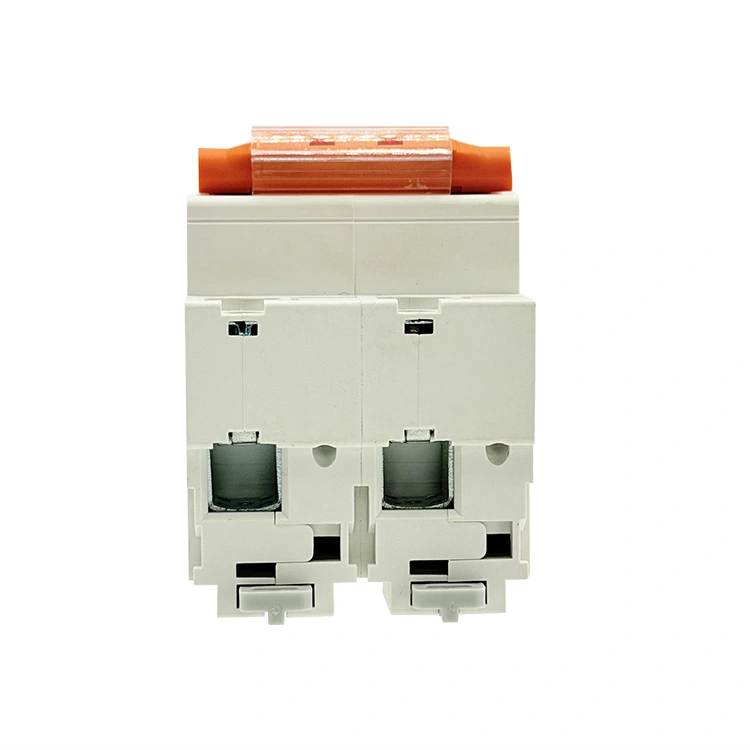

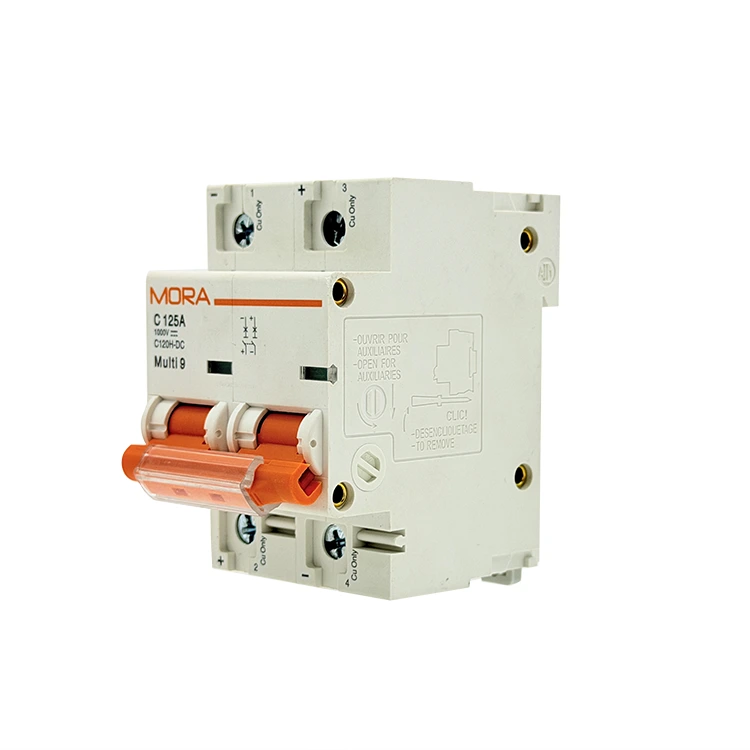

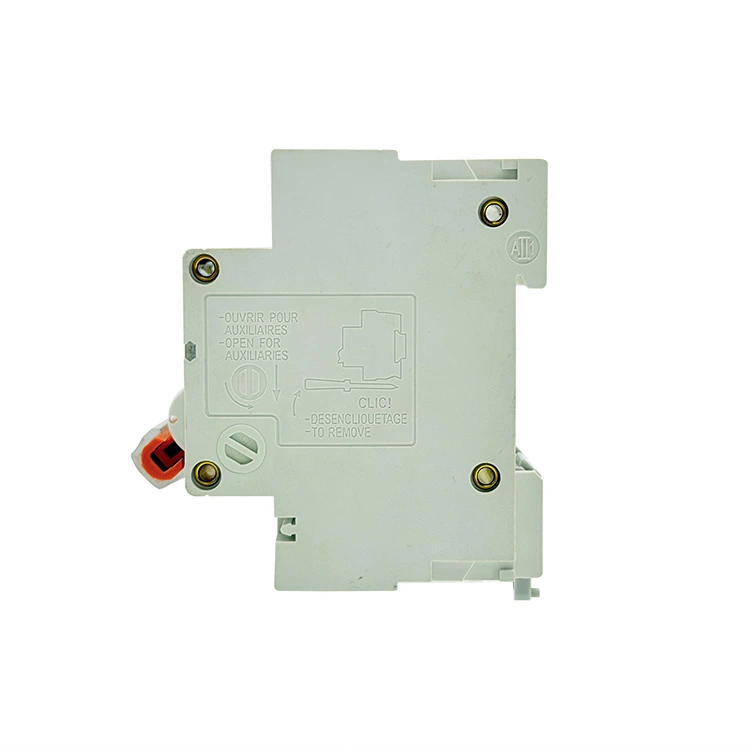

Pemutus Litar Miniatur DC Siri 2P NC

Sebagai kilang Pemutus Litar Miniatur NC Siri 2P DC termaju yang berpangkalan di China, PUGAO (Mora) menghasilkan suis pelindung dua kutub berprestasi tinggi yang menampilkan kapasiti pecah yang dipertingkatkan dan bingkai modular yang diperkemas. Setiap unit menggunakan kimpalan titik automatik dan pelari arka magnet kekal dwi yang dioptimumkan untuk melindungi telekom kritikal, storan tenaga dan infrastruktur suria komersial.

Apa yang Membuatkan Siri NC Berbeza daripada Pemutus DC Standard?

Grid DC industri berkembang pesat, bergerak ke arah ketumpatan tenaga yang lebih tinggi dan konfigurasi kabinet yang lebih ketat. Walaupun pemutus gred kediaman tradisional menjejaskan pelesapan haba apabila dikecutkan, Pemutus Litar Miniatur DC Siri 2P NC menampilkan seni bina struktur dalaman yang direka bentuk semula yang dibina secara eksplisit untuk operasi komersial yang boleh dipercayai tinggi.

Dengan menyepadukan pengasingan fizikal dwi-kutub ke dalam casis modular yang menjimatkan ruang, Siri NC meminimumkan hartanah plat muka di dalam papan pengedaran sambil mengembangkan jarak rayapan dalaman—laluan terpendek di sepanjang permukaan bahan penebat antara dua bahagian konduktif—untuk mengelakkan ralat pengesanan setempat.

Hab Penggabung Suria Berketumpatan Tinggi

Persediaan solar moden memerlukan komponen padat untuk memuatkan lebih banyak input rentetan ke dalam kepungan luar yang lebih kecil. Siri NC membolehkan pengelompokan tatasusunan bersebelahan yang bersih, mengurus kedua-dua rel pulangan positif dan negatif bagi rentetan 600V DC dalam profil perumahan padat tanpa mengorbankan pengudaraan pelepasan sisi.

Bank Bateri Telekom Berpusat

Dengan sistem komunikasi berjalan pada sandaran bateri voltan rendah hingga sederhana yang stabil, membersihkan kerosakan tanpa menjatuhkan keseluruhan rak adalah penting. Pemutus litar miniatur ini menyediakan perlindungan litar cawangan bebas, mengasingkan rentetan bateri tunggal atau modul pengecasan serta-merta sementara operasi bersebelahan kekal hidup.

Spesifikasi Bahan

Matriks kejuruteraan berikut mewakili parameter operasi garis dasar yang disahkan merentas barisan ujian kilang automatik kami:

Bagaimanakah Siri NC Mencapai Kapasiti Pemecahan 10kA?

1. Saluran Ledakan Magnet Dwi Daya

Pada voltan yang lebih tinggi sehingga 600V DC, lukisan arka elektrik dengan mudah boleh bertukar menjadi peristiwa plasma arka mampan yang mencairkan sepenuhnya kenalan pemutus litar standard. Pemutus Litar Miniatur DC Siri 2P NC melawan ini dengan dua magnet kekal berkekuatan tinggi yang dibenamkan pada kedua-dua belah setiap laluan sentuhan. Apabila sesentuh tercabut, magnet ini mencipta medan magnet berarah yang meregangkan arka serta-merta, memaksanya keluar dari pad perak dan meniupnya ke dalam pelongsor arka keluli 11 plat tugas berat di mana ia terbelah dan disejukkan dalam masa 4.5 milisaat.

2. Pautan Silang Perjalanan Mekanikal Berkelajuan Tinggi

Memisahkan rel positif dan negatif merentas dua kutub berbeza bermakna kedua-dua laluan mesti dibuka pada masa yang sama. Siri NC menggunakan bar perjalanan pautan silang dalaman yang mengunci kedua-dua mekanisme mekanikal bersama-sama. Jika kerosakan arus lebih berlaku pada bahagian positif, bar dalaman secara mekanikal menghalang kutub negatif pada saat yang sama, memberikan pengasingan galvanik lengkap dan menghalang voltan suapan balik yang berbahaya.

3. Kimpalan Titik Laser Automatik dan Penentukuran

Pemasangan komponen manual memperkenalkan variasi struktur yang boleh menyebabkan rintangan dalaman tidak sekata antara dua kutub. PUGAO (Mora) menghapuskan pembolehubah manusia ini dengan mengeluarkan Siri NC pada barisan pengeluaran pemutus mikro automatik sepenuhnya. Mesin kimpalan titik laser lanjutan mengunci shunts tembaga, dwilogam dan gegelung magnet ke dalam penjajaran geometri yang tepat, memastikan rintangan dalaman yang seimbang dan padanan lengkung perjalanan merentasi setiap lot pengeluaran.

Protokol Pemasangan Medan

1. Sahkan Voltan Sifar:Nyahtenaga Gelung. Buka semua suis pemutus suria huluan atau pautan pengasingan bateri. Gunakan multimeter digital untuk menguji kedua-dua kabel masuk positif dan negatif, mengesahkan bahawa 0V hadir sebelum memasukkan wayar ke dalam port terminal.

2. Snap Ke Rel DIN:Lampiran Rel. Cangkuk pendakap belakang atas rangka Siri NC pada rel DIN 35mm standard. Tekan ke bawah dengan kuat pada tepi bawah selongsong sehingga peluncur plastik bermuatan spring terkunci rapat ke kedudukannya pada rel.

3. Selaraskan Penanda Polariti:Padanan Polariti. Periksa simbol (+) dan (-) yang dicop pada muka hadapan Pemutus Litar Miniatur NC Siri 2P DC. Sambungkan kabel positif masuk anda ke bahagian atas Kutub 1 (ditandakan positif) dan kabel negatif masuk anda ke bahagian atas Kutub 2 (ditandakan negatif). Amaran: Membalikkan reka letak ini menghalang magnet dalaman daripada menolak arka ke dalam pelongsor penyejuk.

4. Skru Terminal Tork:Sambungan Selamat. Masukkan teras wayar kuprum yang dilucutkan bersih sepenuhnya ke dalam pengapit terowong bergerigi. Menggunakan pemutar skru tork yang ditentukur, ketatkan skru terminal kepada 2.0–2.5 Nm. Sambungan terminal yang longgar menjana haba setempat yang membawa kepada tersandung terma pramatang.

Soalan Lazim Permohonan

Apakah yang menjadikan kapasiti pecah Siri NC 10kA lebih selamat daripada alternatif 6kA standard untuk sistem bateri?

Bank bateri boleh menghantar arus litar pintas yang besar dalam milisaat semasa berlaku kerosakan langsung. Pemutus berkadar hanya 6kA boleh mengalami kimpalan sentuhan atau pecah perumahan jika tenaga kerosakan melebihi had mekanikalnya. Penarafan 10kA yang dinaik taraf bagi Pemutus Litar Miniatur NC Series 2P DC memastikan ia dapat membersihkan litar pintas bateri yang teruk dan bertenaga tinggi ini dengan selamat tanpa memusnahkan perumahan pemutus atau merosakkan komponen berdekatan.

Bolehkah pemutus NC Series 2P disambungkan dalam gelung siri untuk mengendalikan voltan DC yang lebih tinggi?

ya. Jika voltan sistem anda melebihi penarafan kutub tunggal, anda boleh menjalankan konduktor positif melalui kedua-dua kutub secara bersiri (memasuki bahagian atas Kutub 1, melompat dari bahagian bawah Kutub 1 ke bahagian atas Kutub 2, dan keluar dari Kutub 2 bahagian bawah). Ini membahagikan jumlah voltan merentasi dua ruang arka berasingan, membolehkan pemutus menguruskan voltan keseluruhan yang lebih tinggi dengan selamat.

Bagaimanakah jurutera reka bentuk harus mengambil kira haba ambien yang tinggi di dalam kandang luar yang tertutup?

Jalur dwilogam dalaman ditentukur pada garis dasar standard kilang 30°C. Apabila dipasang di dalam kotak penggabung luar yang tidak berventilasi di mana haba ambien dan cahaya matahari langsung memacu suhu dalaman sehingga 55°C, unsur dwilogam akan mengembang. Ini mengurangkan titik perjalanan terma sebenar kepada kira-kira 83% hingga 85% daripada arus undiannya. Untuk mengelakkan gangguan tersandung, jurutera harus sama ada menyepadukan louvers penyejukan pasif atau mempertingkatkan penarafan pemutus dengan menggunakan jadual penurunan terma standard.
